双变频驱动丨HLP-SK200

HLP-SK200系列是海利普针对空压机的行业趋势设计出的一款双变频驱动控制器，满足客户集成度高的要求，并为客户带来更多的附加值。

典型应用：

双变频空压机一体机

全国服务热线：13817409658

特点

	电控系统成本更优		客户端控制多元化
	内置多路压力、温度、220V电磁阀、通信接口，将所需电气控制要求集于一身，降低单机系统成本支持程序联控程序，降低系统组网成本节省原有的控制盘		支持互联网远程控制支持多机联控控制支持触摸屏控制
	独特的性能更满足空压机厂家
	全功率段内置直流电抗器，提升整体效率多路模拟量输入，可满足二级压缩的控制需求内置精准高效的空压机控制工艺，满足空压机多种控制模式独特的PM控制，支持同步电机参数，反电势自学习独特的监测同步电机失磁功能独特的保护性能，满足电网不稳，电压偏低的场合
	易安装、易接线、易调试，易维护
	信号端子采用可插拔式接线方式，采用防呆设计，避免插接错误主机风机变频调速接线集于一体，控制更简单，简化调试过程支持柜式和壁挂式两种方式，空压机柜体设计更多元化

技术参数

项目	说明	规格
输入电源	电压	三相交流 380~440V -20%~ + 10% ;禁止直流输入
	频率	48-62Hz;
	最大不平衡度	3% ;
主电机输出电源	输出电压	三相0~ 100%输入电压；
主电机输出电源	输出频率	V/F : 0-400Hz ;矢量控制:0-200Hz ;
风机输出电源	输出电压	三相0~100% 输入电压；
风机输出电源	输出频率	V/F ：0~400Hz，矢量控制：0~200Hz；
220V电源输出	输出电压	220-250V（隔离）；
220V电源输出	额定功率	50VA；
IO板控制端子	输入端子	6个数字量输入端子； 5个模拟量输入端子，一路支持电流信号电压信号切换，一路只支持电流信号，剩下3路均支持PT100信号，其中RI1还支持PT1000信号。
	输出端子	2组继电器输出端子；
	电源端子	1个24V电源端子，最大输出电流500mA；
	通讯端子	2组通讯端子，最大波特率115200bit/s；
面板	5位8段LED显示	可显示频率、警报，状态等各种数据信息：
	指示灯	指示灯FWD、REV、Hz、A、RPM显示变频器的各种状态；
	监视功能	参考值，输出频率，反馈值，输出电流，直流母线电压，输出电压，输出功率，输入端子状态，输出端子状态，模拟量输入值，模拟量输出值，历史1-10次故障记录和累计工作时间等；
环境	防护等级	IP20;
	操作温度	-10℃~50℃，40℃以上需降容使用；
	操作湿度	5%-85%(95%时不结露）；
	振动	1.14g ;
	最大海拔	1000m , 1000m以上需降档使用；
	电机线长度	屏蔽线：50米；非屏蔽线：100米；
其他	直流电抗器	22~37kw内置直流电抗器；

功能

主机变频主要控制功能	控制模式	V/F ,矢量控制；
	起动转矩	0.5Hz 150%;
	过载能力	150%额定输出电流（60s) , 200%额定输出电流(1s);
	载波频率	2k~16kHz ;
	速度设定解析度	数字：0.001Hz ,模拟：最大操作频率的0.5‰ ;
	控制命令来源	操作面板，数字端子，通讯控制字；
	设定频率来源	面板，模拟量，通讯给定；
	加减速时间	4组加减速时间0.05-3600.00S ;
风机变频主要控制功能	控制方式	控制方式V/F；
	起动转矩	起动转矩1Hz 150%；
	过载能力	过载能力110%额定电流 (60s)；
	载波频率	载波频率2k~16kHz；
基本功能	速度开环控制、过程闭环控制、电机自学习、自动转差补偿、自动负载补偿、自动稳压功能、加减速曲线、转速限制、电流限制、转矩限制、频率跟踪启动、自动复位再起动；
应用功能	气压控制、温度控制、空滤控制、多种保护、油分控制、油滤控制、加卸载控制、风机控制、智能PID、同步/异步控制；
保护功能	电源缺相保护，欠压保护，过压保护，过流保护，过载保护，输出缺相保护，输出短路保护，输出接地保护，过热保护，信号断线，AMA失败，CPU故障，按钮禁用， LCP通讯错误，参数只读，数值超出范围，不可在运行中执行；

型号

型号	输入电压	输入电流 (A)	负载	输出电流 (A)	额定功率 (kw)	适用 (kw)	净重 (kg)
HLP-SK20007D543	3×380-440V50/60Hz	26	风机	接触器控制		0.22	4.8
HLP-SK20007D543		26	主机	17.7	7.5	7.5	4.8
HLP-SK200001143		37	风机	接触器控制		0.37	7
HLP-SK200001143		37	主机	25	11	11	7
HLP-SK200001543		45	风机	接触器控制			7
HLP-SK200001543		45	主机	32	15	15	7
HLP-SK200002243		48	风机	4	1.5	1.5及以下	17.5
HLP-SK200002243		48	主机	45	22	22	17.5
HLP-SK200003743		75	风机	4	1.5	1.5及以下	23.5
HLP-SK200003743		75	主机	75	37	37	23.5
HLP-SK200004543		90	风机	5.3	2.2	2.2及以下	29
HLP-SK200004543		90	主机	91	45	45	29
HLP-SK200005543		115	风机	53	2.2	2.2及以下	29
HLP-SK200005543		115	主机	112	55	55	29
HLP-SK200007543		158	风机	12	5.5	5.5及以下	41
HLP-SK200007543		158	主机	150	75	75	41
HLP-SK200009043		185	风机	12	5.5	5.5及以下	41
HLP-SK200009043		185	主机	180	90	90	41

外形及安装尺寸

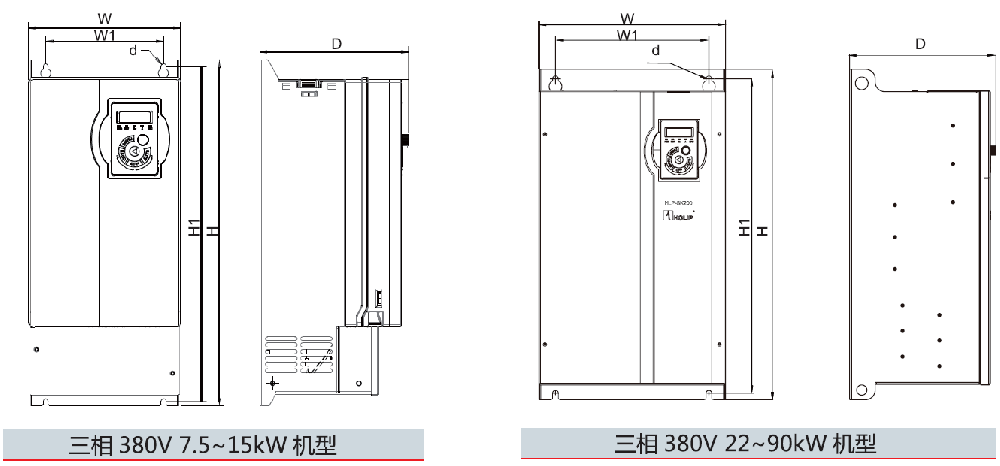

壁挂式尺寸图（不含底座）

变频器外形安装尺寸（单位：mm）：

变频器型号	W	H	D	W1	H1	d
HLP-SK20007D543	158	340	178	133	330	4.5
HLP-SK200001143	194	440	190	150	426	6.5
HLP-SK200001543	194	440	190	150	426	6.5
HLP-SK200002243	234	509	210	150	491	7
HLP-SK200003743	292	599	230	240	574	9
HLP-SK200004543	292	650	249	240	625	9
HLP-SK200005543	292	650	249	240	625	9
HLP-SK200007543	292	742	278	240	717	9
HLP-SK200009043	292	742	278	240	717	9

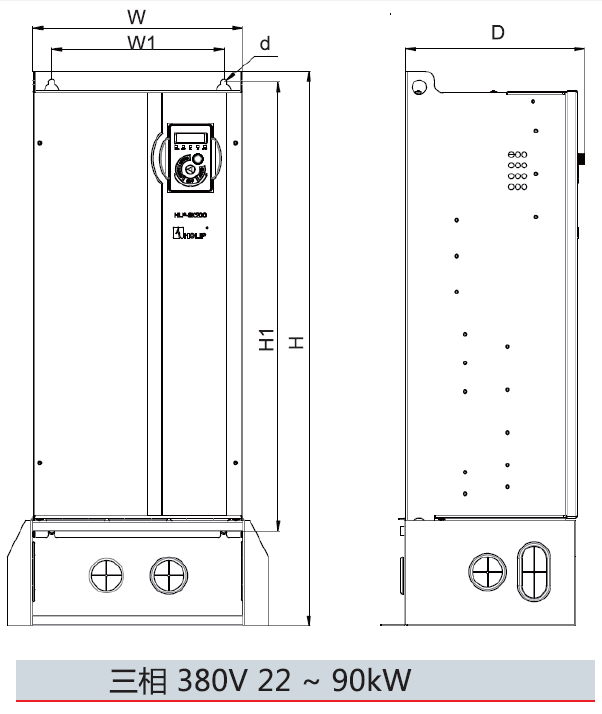

柜式安装整机尺寸图（含底座）

变频器外形安装尺寸（单位：mm）：

变频器型号	W	H	D	W1	H1	d
HLP-SK200002243	234	635	210	150	491	7
HLP-SK200003743	292	727	230	240	574	9
HLP-SK200004543	292	773	249	240	625	9
HLP-SK200005543	292	773	249	240	625	9
HLP-SK200007543	292	872	278	240	717	9
HLP-SK200009043	292	872	278	240	717	9

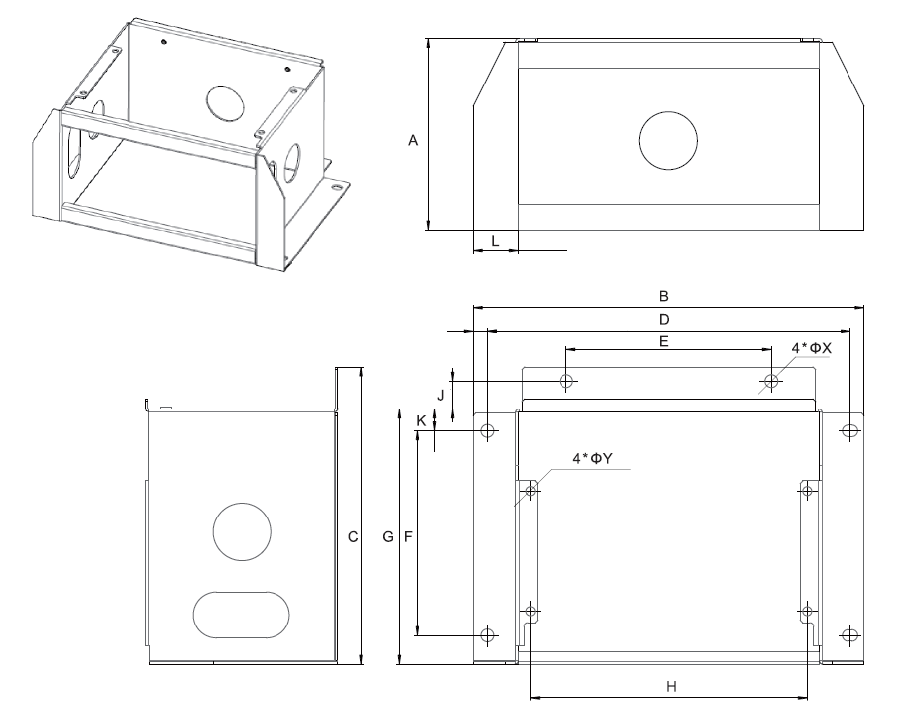

底座尺寸图

变频器型号	A	B	C	D	E	F	G	H	J	K	L	X	Y
HLP-SK200002243	150	305	233	283	160	160	200	216	22	17	35	10	7
HLP-SK200003743	152	363	253	341	218	181	220	274	22	17	35	10	7
HLP-SK200004543	150	363	273	341	220	200	240	274	22	17	35	10	7
HLP-SK200005543	150	363	273	341	220	200	240	274	22	17	35	10	7
HLP-SK200007543	152	363	303	341	218	181	269	274	22	17	35	10	7
HLP-SK200009043	152	363	303	341	218	181	269	274	22	17	35	10	7

(15kW及以下机型暂不支持底座安装）
