永磁同步驱动丨HLP-SK190

HLP-SK190系列是海利普针对空压机市场的一款专用型产品。该产品集成了完备的空压机控制工艺，不仅可以驱动异步电机，而且可以驱动永磁同步电机，可广泛应用于空压机应用场合。

典型应用：

永磁同步空压机专用

全国服务热线：13817409658

特点

	高可靠性		高环境适应性
	长寿命设计风扇转速可控严格的设计测试生产体系全面符合行业技术规范		全系列独立风道设计，22kW及以下机型电子器件完全密封不过风 PCBA 100% 涂层覆盖率宽散热器齿距设计风机可拆卸 37kW以上机型内置直流电抗器，提高系统效率独特的抗干扰设计
	优秀的用户友好型
	简易的操作界面，强大的监控能力产品体积小多种安装方式
	优秀的控制性能
	支持同步异步控制支持RS485通讯口集成空压机整体工艺，满足整体的控制工艺

技术参数

项目	说明	规格
输入电源	电压	三相 380~480V -20%~ + 10% ;
	频率	48-62Hz;
	最大不平衡度	3% ;
输出电源	输出电压	三相0~ 100%输入电压；
输出电源	输出频率	V/F : 0-400Hz ;矢量控制:0-200Hz ;
IO板控制端子	输入端子	6路数字量输入端子； 2路模拟量输入端子，均支持接收电压或电流信号；
	输出端子	2路数字量输出端子； 2路继电器输出端子； 2路模拟量输出端子，其中1路即可输出电压，也可输出电流信号，另一个仅支持电流输出信号；
	电源端子	1路24V电源端子，最大输出电流200mA ; 1路10V电源端子，最大输出电流10mA ;
	通讯端子	1组通讯端子，最大波特率115200bit/s ;
面板	5位8段LED显示	可显示频率、警报，状态等各种数据信息：
	指示灯	指示灯FWD、REV、Hz、A、RPM显示变频器的各种状态；
	监视功能	参考值，输出频率，反馈值，输出电流，直流母线电压，输出电压，输出功率，输入端子状态，输出端子状态，模拟量输入值，模拟量输出值，历史1-10次故障记录和累计工作时间等；
环境	防护等级	IP20;
	操作温度	-10℃~50℃，40℃以上需降容使用；
	操作湿度	5%-85%(95%时不结露）；
	振动	≤75kW : 1.14g ; 90-220kW：0.7g ;
	最大海拔	1000m , 1000m以上需降档使用；
	电机线长度	屏蔽线：50米；非屏蔽线：100米；
其他	直流电抗器	37kW及以上机型内置直流电抗器；
其他	制动单元	22kW及以下机型内置制动单元；

功能

主要控制功能	控制模式	V/F ,矢量控制；
	起动转矩	0.5Hz 150%;
	过载能力	150%额定输出电流（60s) , 200%额定输出电流(1s);
	频率	2k~16kHz ;
	速度雖解析度	数字：0.001Hz ,模拟：最大操作频率的0.5‰ ;
	开环转速控制精度	30~4000rpm :误差 ±8 rpm ;
	控制命令来源	操作面板，数字端子，通讯控制字；
	设定频率来源	面板，模拟量，脉冲，通讯给定；
	加减速时间	4组加减速时间0.05-3600.00S ;
基本功能	速度开环控制、过程闭环控制、电机自学习、电机预励磁、自动转差补偿、自动负载补偿、自动稳压功能、多点V/F曲线、加减速曲线、直流制动、交流制动、转速限制、电流限制、转矩限制、频率跟踪启动、自动复位再起动；
应用功能	点动控制、外控多段速、简易PLC(包括顺序控制、并行控制）、机械制动控制、UP/DOWN功能、相对增加/相对减小、相对比例设定、计数器、计时器、内置 PID控制器；
保护功能	电源缺相保护，欠压保护，过压保护，过流保护，过载保护，输出缺相保护，输出短路保护，输出接地保护，过热保护，信号断线，AMA失败，CPU故障，按钮禁用，复制失效，LCP通讯错误，参数只读，数值超出范围，不可在运行中执行；

型号

型号	输入电压	输入电流 (A)	输出电流 (A)	额定功率 (kw)	适用电机 (kw)	净重 (kg)
HLP-SK19004D043	3×380-440V50/60Hz	14.4	9.9	4.0	4.0	2
HLP-SK19004D043	3×440-480V50/60Hz	12.4	8.9	4.0	4.0	2
HLP-SK19005D543	3×380-440V50/60Hz	19.2	13.3	5.5	5.5	2
HLP-SK19005D543	3×440-480V50/60Hz	16.6	12	5.5	5.5	2
HLP-SK19007D543	3×380-440V50/60Hz	24.8	17.7	7.5	7.5	2.5
HLP-SK19007D543	3×440-480V50/60Hz	21.4	16	7.5	7.5	2.5
HLP-SK190001143	3×380-440V50/60Hz	35.9	25	11	11	5.8
HLP-SK190001143	3×440-480V50/60Hz	31.4	22.7	11	11	5.8
HLP-SK190001543	3×380-440V50/60Hz	43.4	32	15	15	5.8
HLP-SK190001543	3×440-480V50/60Hz	38.8	29.1	15	15	5.8
HLP-SK19018D543	3×380-440V50/60Hz	51.5	38	18.5	18.5	8
HLP-SK19018D543	3×440-480V50/60Hz	46.1	34.5	18.5	18.5	8
HLP-SK190002243	3×380-440V50/60Hz	61.0	45	22	22	8
HLP-SK190002243	3×440-480V50/60Hz	54.5	40.9	22	22	8
HLP-SK190003043	3×380-440V50/60Hz	73	61	30	30	19
HLP-SK190003043	3×440-480V50/60Hz	64	52	30	30	19
HLP-SK190003743	3×380-440V50/60Hz	72	75	37	37	22
HLP-SK190003743	3×440-480V50/60Hz	65	68	37	37	22
HLP-SK190004543	3×380-440V50/60Hz	86	91	45	45	26
HLP-SK190004543	3×440-480V50/60Hz	80	82	45	45	26
HLP-SK190005543	3×380-440V50/60Hz	110	112	55	55	26
HLP-SK190005543	3×440-480V50/60Hz	108	110	55	55	26
HLP-SK190007543	3×380-440V50/60Hz	148	150	75	75	37
HLP-SK190007543	3×440-480V50/60Hz	135	140	75	75	37
HLP-SK190009043	3×380-440V50/60Hz	175	180	90	90	60
HLP-SK190009043	3×440-480V50/60Hz	154	160	90	90	60
HLP-SK190011043	3×380-440V50/60Hz	206	215	110	110	60
HLP-SK190011043	3×440-480V50/60Hz	183	190	110	110	60
HLP-SK190013243	3×380-440V50/60Hz	251	260	132	132	60
HLP-SK190013243	3×440-480V50/60Hz	231	240	132	132	60
HLP-SK190016043	3×380-440V50/60Hz	304	315	160	160	99
HLP-SK190016043	3×440-480V50/60Hz	291	302	160	160	99
HLP-SK190018543	3×380-440V50/60Hz	350	365	185	185	99
HLP-SK190018543	3×440-480V50/60Hz	320	335	185	185	99
HLP-SK190020043	3×380-440V50/60Hz	381	395	200	200	99
HLP-SK190020043	3×440-480V50/60Hz	348	361	200	200	99
HLP-SK190022043	3×380-440V50/60Hz	420	435	220	220	99
HLP-SK190022043	3×440-480V50/60Hz	383	398	220	220	99
HLP-SK190025043	3×380-440V50/60Hz	472	480	250	250	250
HLP-SK190025043	3×440-480V50/60Hz	436	443	250	250	250
HLP-SK190028043	3×380-440V50/60Hz	525	540	280	280	250
HLP-SK190028043	3×440-480V50/60Hz	436	490	280	280	250
HLP-SK190031543	3×380-440V50/60Hz	590	605	315	315	250
HLP-SK190031543	3×440-480V50/60Hz	531	540	315	315	250
HLP-SK190035543	3×380-440V50/60Hz	647	605	355	355	250
HLP-SK190035543	3×440-480V50/60Hz	580	590	355	355	250
HLP-SK190041543	3×380-440V50/60Hz	718	745	415	415	250
HLP-SK190041543	3×440-480V50/60Hz	653	678	415	415	250

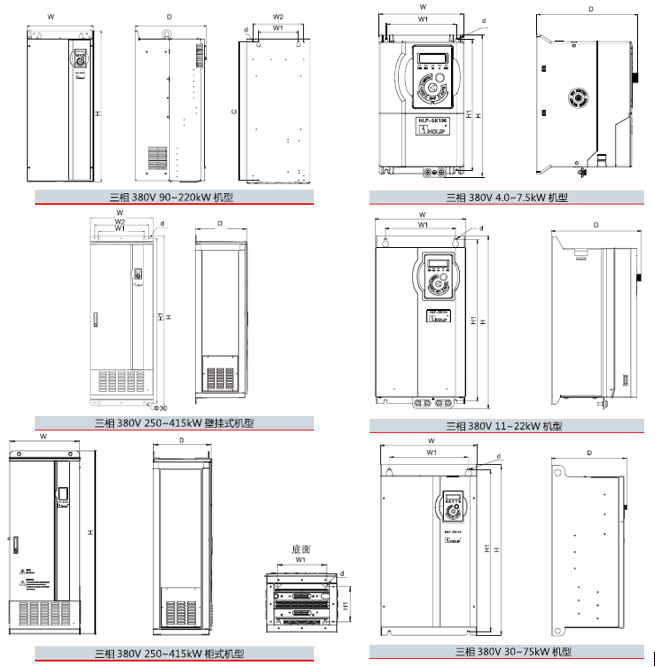

外形及安装尺寸

安装方式	变频器型号	尺寸（mm）
安装方式	变频器型号	W	H	D	W1	H1	W2	d
壁挂式安装尺寸	HLP-SK19004D043	145	250	167	124	230	-	4.5
	HLP-SK19005D543	145	250	167	124	230	-	4.5
	HLP-SK19007D543	155	263	177	133	243	-	4.5
	HLP-SK190001143	192	365	189	150	340	-	6.5
	HLP-SK190001543	192	365	189	150	340	-	6.5
	HLP-SK19018D543	216	420	194	150	395	-	6.5
	HLP-SK190002243	216	420	194	150	395	-	6.5
	HLP-SK190003043	292	517	229	240	492	-	9
	HLP-SK190003743	292	517	229	240	492	-	9
	HLP-SK190004543	292	562	249	240	537	-	9
	HLP-SK190005543	292	562	249	240	537	-	9
	HLP-SK190007543	292	665	277	240	640	-	9
	HLP-SK190009043	350	799	375	220	765	280	10.5
	HLP-SK190011043
	HLP-SK190013243
	HLP-SK190016043	486	900	390	345	863	410	10.5
	HLP-SK190018543
	HLP-SK190020043
	HLP-SK190022043
	HLP-SK190025043	600	1628	509	440	1578	520	15
	HLP-SK190028043
	HLP-SK190031543
	HLP-SK190035543
	HLP-SK190041543
柜式尺寸	HLP-SK190025043	600	1568	509	424	304	-	15
	HLP-SK190028043
	HLP-SK190031543
	HLP-SK190035543
	HLP-SK190041543
