收放卷专机丨HLP-SD100

HLP-SD100系列是海利普针对收放卷行业独有的收放特性而设计的一款专机，里面内置完善的卷径计算，精准的PID控制性能，支持各种增量型编码器，高的闭环/开环转矩精度，广泛应用于造纸，印刷，拉丝机，印染等收放卷高端设备应用。

典型应用：

造纸、印刷、拉丝机、印染等收放卷高端设备。

全国服务热线：13817409658

特点

	内置独特的应用宏		高环境适应性
	摆杆PID，卷径计算，电机预驱动，速度环与转矩环切换，锥度控制，摩擦力补偿，收放卷切换等功能；		独立风道设计 PCBA 100% 涂层覆盖率宽散热器齿距设计风机易更换清理设计提供IP5x选件宽电压范围设计适应性中国用户的EMC特性 REI开关设计智能热管理设计
	优秀的用户友好型
	用户操作简便支持IO板定制化产品体积小多种安装方式
	优秀的控制性能
	支持无PG矢量，PG矢量控制，V/F控制，带PG转矩控制，无PG转矩控制

技术参数

项目	说明	规格
输入电源	电压	三相 380~480V -20%~ + 10% ;
	频率	48-62Hz;
	最大不平衡度	3% ;
输出电源	输出电压	三相0~ 100%输入电压；
输出电源	输出频率	V/F : 0-400Hz ;矢量控制:0-200Hz ;
IO板控制端子	输入端子	5路数字量输入端子，其中1路支持最高100kHz高速脉冲输入； 2路模拟量输入端子，一路支持0~10V或-10V~10V；另一路支持接收电压或电流信号； PG卡输入端子：支持集电极开路PNP输出型/集电极开路NPN输出型/电压输出型/推挽输出型/线性驱动输出型；
	输出端子	1路数字量输出端子，其中1路支持最高100kHz高速脉冲输出； 2路继电器输出端子； 1路模拟量输出端子，可输出电压，也可输出电流信号；
	电源端子	1路24V电源端子，最大输出电流200mA ; 1路10V电源端子，最大输出电流10mA ;
	通讯端子	1组通讯端子，最大波特率115200bit/s ;
面板	5位8段LED显示	可显示频率、警报，状态等各种数据信息：
	指示灯	指示灯FWD、REV、Hz、A、RPM显示变频器的各种状态；
	监视功能	参考值，输出频率，反馈值，输出电流，直流母线电压，输出电压，输出功率，输入端子状态，输出端子状态，模拟量输入值，模拟量输出值，历史1-10次故障记录和累计工作时间等；
环境	防护等级	IP20;
	操作温度	-10℃~50℃，40℃以上需降容使用；
	操作湿度	5%-85%(95%时不结露）；
	振动	≤75kW：1.14g；≥90kW：0.7g；
	最大海拔	1000m , 1000m以上需降档使用；
	电机线长度	屏蔽线：50米；非屏蔽线：100米；
其他	直流电抗器	380V 37kW及以上机型内置直流电抗器；
其他	制动单元	380V 22kW及以下机型内置制动单元；

功能

主要控制功能	控制模式	V/F ,开环/闭环矢量控制；
	起动转矩	0.5Hz 150%;
	过载能力	150%额定输出电流（60s) , 200%额定输出电流(1s);
	频率	2k~16kHz ;
	速度雖解析度	数字：0.001Hz ,模拟：最大操作频率的0.5‰ ;
	开环转速控制精度	30~4000rpm :误差 ±8 rpm ;
	闭环转速控制精度	0-6000 rpm；误差±0.15 rpm
	控制命令来源	操作面板，数字端子，通讯控制字；
	设定频率来源	面板，模拟量，脉冲，通讯给定；
	加减速时间	4组加减速时间0.05-3600.00S ;
基本功能	速度开环控制、过程闭环控制、转矩开环控制、电机自学习、电机预励磁、自动转差补偿、自动负载补偿、自动稳压功能、多点V/F曲线、加减速曲线、直流制动、交流制动、转速限制、电流限制、转矩限制、频率跟踪启动、自动复位再起动；
应用功能	摆频控制、点动控制、外控多段速、简易PLC(包括顺序控制、并行控制）、机械制动控制、UP/DOWN功能、相对增加/相对减小、相对比例设定、高速脉冲输入输出功能、计数器、计时器、内置 PID控制器、卷径计算、预驱动；
保护功能	电源缺相保护，欠压保护，过压保护，过流保护，过载保护，输出缺相保护，输出短路保护，输出接地保护，过热保护，信号断线，AMA失败，CPU故障，按钮禁用，复制失效，LCP通讯错误，参数只读，数值超出范围，不可在运行中执行；

型号

型号	输入电压	输入电流 (A)	输出电流 (A)	额定功率 (kW)	散热量 (kW)	风量 (m³/h)	净重 (kg)
HLP-SD1000D7543	3×380-440V	3.7	2.3	0.75	38.5	51	1.3
HLP-SD1000D7543	3×440-480V	3.2	2.1	0.75	38.5	51	1.3
HLP-SD10001D543	3×380-440V	6.4	4.0	1.5	49.0	51	1.3
HLP-SD10001D543	3×440-480V	5.5	3.6	1.5	49.0	51	1.3
HLP-SD10002D243	3×380-440V	8.9	5.6	2.2	65.2	51	1.3
HLP-SD10002D243	3×440-480V	7.7	5.1	2.2	65.2	51	1.3
HLP-SD10004D043	3×380-440V	15.8	9.9	4.0	122.9	51	2.0
HLP-SD10004D043	3×440-480V	13.6	9.0	4.0	122.9	51	2.0
HLP-SD10005D543	3×380-440V	21.3	13.3	5.5	139.4	51	2.0
HLP-SD10005D543	3×440-480V	18.4	12.1	5.5	139.4	51	2.0
HLP-SD10007D543	3×380-440V	28.3	17.7	7.5	211.6	68	2.5
HLP-SD10007D543	3×440-480V	24.4	16.1	7.5	211.6	68	2.5
HLP-SD100001143	3×380-440V	35.9	25.0	11	262.4	124	5.8
HLP-SD100001143	3×440-480V	31.4	22.7	11	262.4	124	5.8
HLP-SD100001543	3×380-440V	43.4	32.0	15	339.3	170	5.8
HLP-SD100001543	3×440-480V	38.8	29.1	15	339.3	170	5.8
HLP-SD10018D543	3×380-440V	51.5	38.0	18.5	418.0	230	8
HLP-SD10018D543	3×440-480V	46.1	34.5	18.5	418.0	230	8
HLP-SD100002243	3×380-440V	61.0	45.0	22	468.2	272	8
HLP-SD100002243	3×440-480V	54.5	40.9	22	468.2	272	8
HLP-SD100003043	3×380-440V	73	61	30	676.3	303	19
HLP-SD100003043	3×440-480V	64	52	30	676.3	303	19
HLP-SD100003743	3×380-440V	72	75	37	795.0	374	22
HLP-SD100003743	3×440-480V	65	68	37	795.0	374	22
HLP-SD100004543	3×380-440V	86	91	45	974.8	408	26
HLP-SD100004543	3×440-480V	80	82	45	974.8	408	26
HLP-SD100005543	3×380-440V	110	112	55	1246	476	26
HLP-SD100005543	3×440-480V	108	110	55	1246	476	26
HLP-SD100007543	3×380-440V	148	150	75	1635	595	37
HLP-SD100007543	3×440-480V	135	140	75	1635	595	37
HLP-SD100009043	3×380-440V	175	180	90	2204	646	60
HLP-SD100009043	3×440-480V	154	160	90	2204	646	60
HLP-SD100011043	3×380-440V	206	215	110	2600	714	60
HLP-SD100011043	3×440-480V	183	190	110	2600	714	60
HLP-SD100013243	3×380-440V	251	260	132	3178	850	60
HLP-SD100013243	3×440-480V	231	240	132	3178	850	60
HLP-SD100016043	3×380-440V	304	315	160	3689	1029	99
HLP-SD100016043	3×440-480V	291	302	160	3689	1029	99
HLP-SD100018543	3×380-440V	350	365	185	4268	1190	99
HLP-SD100018543	3×440-480V	320	335	185	4268	1190	99
HLP-SD100020043	3×380-440V	381	395	200	4627	1292	99
HLP-SD100020043	3×440-480V	348	361	200	4627	1292	99
HLP-SD100022043	3×380-440V	420	435	220	4935	1411	99
HLP-SD100022043	3×440-480V	383	398	220	4935	1411	99
HLP-SD100025043	3×380-440V	472	480	250	5323	1564	250
HLP-SD100025043	3×440-480V	436	443	250	5323	1564	250
HLP-SD100028043	3×380-440V	525	540	280	6543	1700	250
HLP-SD100028043	3×440-480V	475	490	280	6543	1700	250
HLP-SD100031543	3×380-440V	590	605	315	7251	1870	250
HLP-SD100031543	3×440-480V	531	540	315	7251	1870	250
HLP-SD100035543	3×380-440V	647	660	355	7497	2125	250
HLP-SD100035543	3×440-480V	580	590	355	7497	2125	250
HLP-SD100041543	3×380-440V	718	745	415	8284	2380	250
HLP-SD100041543	3×440-480V	653	678	415	8284	2380	250
注：45kW及以上功率变频器即将推出

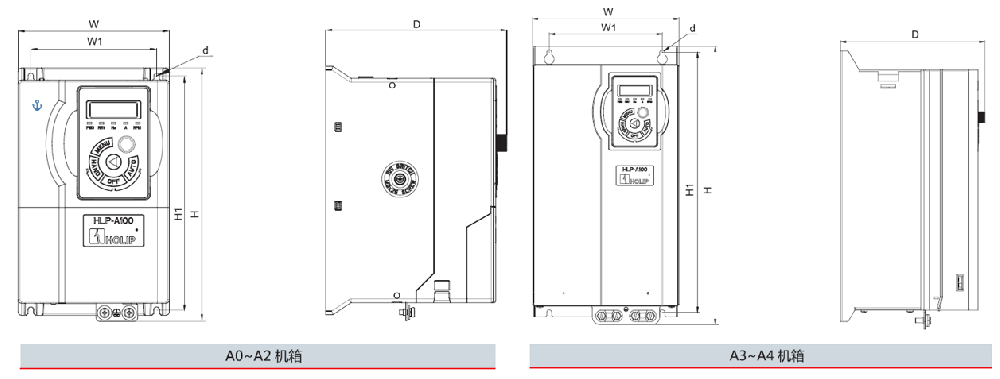

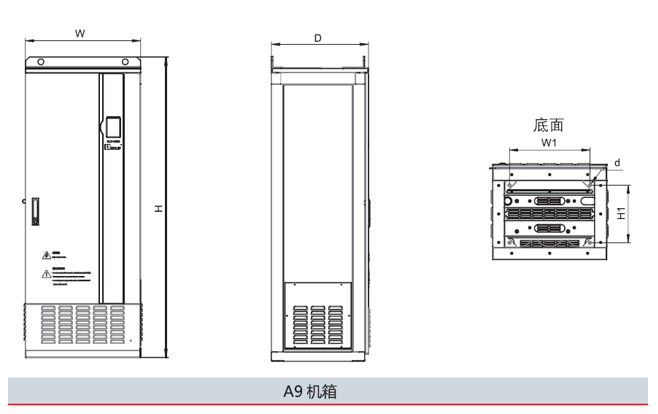

外形及安装尺寸

机箱	功率及电压等级	尺寸（mm）
机箱	3x380-480V	W	H	D	W1	H1	W2	d
A0	0.75-2.2kW	125	210	152	104	194	-	4.5
A1	4.0-5.5kW	145	250	167	124	230	-	4.5
A2	7.5kW	155	263	177	133	243	-	4.5
A3	11-15kW	192	365	189	150	340	-	6.5
A4	18.5-22kW	216	420	194	150	395	-	6.5
A5-1	30-37kW	292	517	229	240	492	-	9
A5-2	45-55kW	292	562	249	240	537	-	9
A6	75kW	292	665	277	240	640	-	9
A7	90-132kW	350	799	375	220	765	280	10.5
A8	160-220kW	486	900	390	345	863	410	10.5
A9	250-415kW	600	1568	509	424	304	-	15
