异步电机驱动丨HLP-SK110

HLP-SK110系列和HLP-SK190系列一样，都是海利普针对空压机市场的专用型产品，同样集成了完备的空压机控制工艺，但仅支持异步电机驱动。

典型应用：

异步空压机专用

全国服务热线：13817409658

特点

	高可靠性		高环境适应性
	高的开环转速控制精度保证了稳定的管网压力自动负载补偿特性，保证负载波动时的气压稳定性		独立风道设计 PCBA 100% 涂层覆盖率宽散热器齿距设计风机易更换清理设计 37kW以上机型内置直流电抗器，提高系统效率宽电压范围设计适应性中国用户的EMC特性独特的抗干扰性设计
	优秀的用户友好型
	简易的操作界面，强大的监控能力产品体积小多种安装方式
	优秀的控制性能
	完备的螺杆空压机控制工艺，不仅完全满足空压机整体工艺控制要求，而且极大地简化了系统设计

技术参数

项目	说明	规格
输入电源	电压	三相 380~480V -20%~ + 10% ;
	频率	48-62Hz;
	最大不平衡度	3% ;
输出电源	输出电压	三相0~ 100%输入电压；
输出电源	输出频率	V/F : 0-400Hz ;矢量控制:0-200Hz ;
IO板控制端子	输入端子	6路数字量输入端子； 2路模拟量输入端子，均支持接收电压或电流信号；
	输出端子	2路数字量输出端子； 2路继电器输出端子； 2路模拟量输出端子，其中1路即可输出电压，也可输出电流信号，另一个仅支持电流输出信号；
	电源端子	1路24V电源端子，最大输出电流200mA ; 1路10V电源端子，最大输出电流10mA ;
	通讯端子	1组通讯端子，最大波特率115200bit/s ;
面板	5位8段LED显示	可显示频率、警报，状态等各种数据信息：
	指示灯	指示灯FWD、REV、Hz、A、RPM显示变频器的各种状态；
	监视功能	参考值，输出频率，反馈值，输出电流，直流母线电压，输出电压，输出功率，输入端子状态，输出端子状态，模拟量输入值，模拟量输出值，历史1-10次故障记录和累计工作时间等；
环境	防护等级	IP20;
	操作温度	-10℃~50℃，40℃以上需降容使用；
	操作湿度	5%-85%(95%时不结露）；
	振动	≤ 75kW : 1.14g ; > 90kW : 0.7g ;
	最大海拔	1000m , 1000m以上需降档使用；
	电机线长度	屏蔽线：50米；非屏蔽线：100米；
其他	直流电抗器	37kW及以上机型内置直流电抗器；
其他	制动单元	22kW及以下机型内置制动单元；

功能

主要控制功能	控制模式	V/F ,矢量控制；
	起动转矩	0.5Hz 150%;
	过载能力	150%额定输出电流（60s) , 200%额定输出电流(1s);
	频率	2k~16kHz ;
	速度设定解析度	数字：0.001Hz ,模拟：最大操作频率的0.5‰ ;
	开环转速控制精度	30~4000rpm :误差 ±8 rpm ;
	控制命令来源	操作面板，数字端子，通讯控制字；
	设定频率来源	面板，模拟量，脉冲，通讯给定；
	加减速时间	4组加减速时间0.05-3600.00S ;
基本功能	速度开环控制、过程闭环控制、电机自学习、电机预励磁、自动转差补偿、自动负载补偿、自动稳压功能、多点V/F曲线、加减速曲线、直流制动、交流制动、转速限制、电流限制、转矩限制、频率跟踪启动、自动复位再起动；
应用功能	点动控制、外控多段速、简易PLC(包括顺序控制、并行控制）、机械制动控制、UP/DOWN功能、相对增加/相对减小、相对比例设定、计数器、计时器、内置 PID控制器；
保护功能	电源缺相保护，欠压保护，过压保护，过流保护，过载保护，输出缺相保护，输出短路保护，输出接地保护，过热保护，信号断线，AMA失败，CPU故障，按钮禁用，复制失效，LCP通讯错误，参数只读，数值超出范围，不可在运行中执行；

型号

型号	输入电压	输入电流 (A)	输出电流 (A)	额定功率 (kw)	适用电机 (kw)	净重 (kg)
HLP-SK11007D543	3×380-440V50/60Hz	24.8	17.7	7.5	7.5	2.5
HLP-SK11007D543	3×440-480V50/60Hz	21.4	16	7.5	7.5	2.5
HLP-SK110001143	3×380-440V50/60Hz	35.9	25	11	11	5.8
HLP-SK110001143	3×440-480V50/60Hz	31.4	22.7	11	11	5.8
HLP-SK110001543	3×380-440V50/60Hz	43.4	32	15	15	5.8
HLP-SK110001543	3×440-480V50/60Hz	38.8	29.1	15	15	5.8
HLP-SK11018D543	3×380-440V50/60Hz	51.5	38	18.5	18.5	8
HLP-SK11018D543	3×440-480V50/60Hz	46.1	34.5	18.5	18.5	8
HLP-SK110002243	3×380-440V50/60Hz	61.0	45	22	22	8
HLP-SK110002243	3×440-480V50/60Hz	54.5	40.9	22	22	8
HLP-SK110003043	3×380-440V50/60Hz	73	61	30	30	19
HLP-SK110003043	3×440-480V50/60Hz	64	52	30	30	19
HLP-SK110003743	3×380-440V50/60Hz	72	75	37	37	22
HLP-SK110003743	3×440-480V50/60Hz	65	68	37	37	22
HLP-SK110004543	3×380-440V50/60Hz	86	91	45	45	26
HLP-SK110004543	3×440-480V50/60Hz	80	82	45	45	26
HLP-SK110005543	3×380-440V50/60Hz	110	112	55	55	26
HLP-SK110005543	3×440-480V50/60Hz	108	110	55	55	26
HLP-SK110007543	3×380-440V50/60Hz	148	150	75	75	37
HLP-SK110007543	3×440-480V50/60Hz	135	140	75	75	37
HLP-SK110009043	3×380-440V50/60Hz	175	180	90	90	60
HLP-SK110009043	3×440-480V50/60Hz	154	160	90	90	60
HLP-SK110011043	3×380-440V50/60Hz	206	215	110	110	60
HLP-SK110011043	3×440-480V50/60Hz	183	190	110	110	60
HLP-SK110013243	3×380-440V50/60Hz	251	260	132	132	60
HLP-SK110013243	3×440-480V50/60Hz	231	240	132	132	60
HLP-SK110016043	3×380-440V50/60Hz	304	315	160	160	99
HLP-SK110016043	3×440-480V50/60Hz	291	302	160	160	99
HLP-SK110018543	3×380-440V50/60Hz	350	365	185	185	99
HLP-SK110018543	3×440-480V50/60Hz	320	335	185	185	99
HLP-SK110020043	3×380-440V50/60Hz	381	395	200	200	99
HLP-SK110020043	3×440-480V50/60Hz	348	361	200	200	99
HLP-SK110022043	3×380-440V50/60Hz	420	435	220	220	99
HLP-SK110022043	3×440-480V50/60Hz	383	398	220	220	99
HLP-SK110025043	3×380-440V50/60Hz	472	480	250	250	250
HLP-SK110025043	3×440-480V50/60Hz	436	443	250	250	250
HLP-SK110028043	3×380-440V50/60Hz	525	540	280	280	250
HLP-SK110028043	3×440-480V50/60Hz	475	490	280	280	250
HLP-SK110031543	3×380-440V50/60Hz	590	605	315	315	250
HLP-SK110031543	3×440-480V50/60Hz	531	540	315	315	250
HLP-SK110035543	3×380-440V50/60Hz	647	660	355	355	250
HLP-SK110035543	3×440-480V50/60Hz	580	590	355	355	250
HLP-SK110041543	3×380-440V50/60Hz	718	745	415	415	250
HLP-SK110041543	3×440-480V50/60Hz	653	678	415	415	250

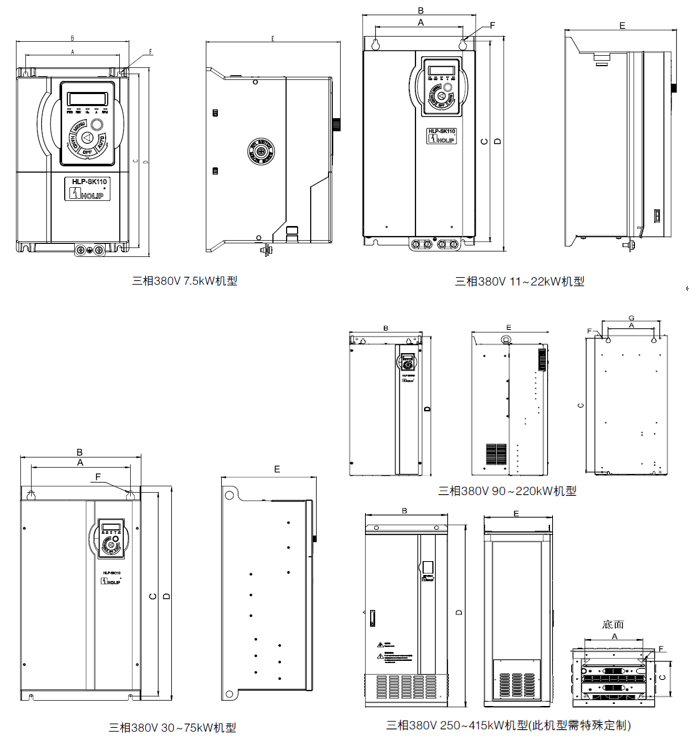

外形及安装尺寸

变频器外形及安装尺寸（单位：mm）

变频器型号	A	B	C	D	E	F	G
HLP-SK11007D543	133	155	243	263	175	4.5	-
HLP-SK110001143	148	192	340	365	189	6.5	-
HLP-SK110001543	148	192	340	365	189	6.5	-
HLP-SK11018D543	150	214	395	420	194	6.5	-
HLP-SK110002243	150	214	395	420	194	6.5	-
HLP-SK110003043	240	292	492	517	229	9	-
HLP-SK110003743	240	292	492	517	229	9	-
HLP-SK110004543	240	292	537	562	249	9	-
HLP-SK110005543	240	292	537	562	249	9	-
HLP-SK110007543	240	292	640	665	277	9	-
HLP-SK110009043	220	350	765	799	375	10.5	280
HLP-SK110011043
HLP-SK110013243
HLP-SK110016043	345	486	863	900	390	10.5	410
HLP-SK110018543
HLP-SK110020043
HLP-SK110022043
HLP-SK110025043	424	600	304	1560	500	15	-
