低负载专用型丨HLP-SP110

HLP-SP110系列是海利普针对风机、水泵、暖通空调等低负载应用开发的专用型产品，集成了水泵，风机应用相关工艺，更贴合于低负载市场。

典型应用：

风机、水泵、暖通空调等

全国服务热线：13817409658

特点

	高可靠性		高环境适应性
	长寿命设计风扇转速可控严格的设计测试生产体系		具有自动能量优化功能，提高能量效率，最高可达15% 37kW及以上机型内置直流电抗器，具有良好的谐波抑制功能电路板标配符合3C3等级的涂层，保障变频器在恶劣工况下稳定工作全系列内置射频干扰（RFI）滤波器宽电压范围设计，适合国内电网电压的偏低场合 22kW及以下机型提供IP50高防护选件独立风道设计多种控制模式
	优秀的用户友好型
	用户操作简便可接收多种反馈信号，电阻 0-400Ω，电流 0-20mA和电压 0-10V 产品体积小
	优秀的控制性能
	具有多种应用宏，包括：内置PID调节，多泵控制和风机的PFC应用

技术参数

项目	说明	规格
输入电源	电压	三相 380~480V -20%~ + 10% ;
	频率	48-62Hz;
	最大不平衡度	3% ;
输出电源	输出电压	三相0~ 100%输入电压；
输出电源	输出频率	V/F : 0-400Hz ;矢量控制:0-200Hz ;
基本型IO板控制端子	输入端子	5个数字量输入端子； 2个模拟量输入端子，均支持接收电压或电流信号；其中 AI端子可通过跳线开关选择电流或电阻信号；
	输出端子	2个继电器输出端子； 2个模拟量输出端子，其中VO即可输出电压，也可输出电流信号，AO仅支持输出电流信号；
	电源端子	1个24V电源端子，最大输出电流200mA； 1个10V电源端子，最大输出电流10mA；
	通讯端子	1组通讯端子，最大波特率115200bit/s；
扩展型IO板控制端子	输入端子	5个数字量输入端子 2个模拟量输入端子，均支持接收电压或电流信号；其中 AI端子可通过跳线开关选择电流或电阻信号；
	输出端子	6个继电器输出端子； 2个模拟量输出端子，其中VO即可输出电压，也可输出电流信号，AO仅支持电流输出信号；
	电源端子	1个24V电源端子，最大输出电流200mA； 1个10V电源端子，最大输出电流10mA；
	通讯端子	1组通讯端子，最大波特率115200bit/s；
面板	5位8段LED显示	可显示频率、警报，状态等各种数据信息：
	指示灯	指示灯FWD、REV、Hz、A、RPM显示变频器的各种状态；
	监视功能	参考值，输出频率，反馈值，输出电流，直流母线电压，输出电压，输出功率，输入端子状态，输出端子状态，模拟量输入值，模拟量输出值，历史1-10次故障记录和累计工作时间等；
环境	防护等级	IP20;
	操作温度	-10℃~50℃，40℃以上需降容使用；
	操作湿度	5%-85%(95%时不结露）；
	振动	≤75KW：1.14g；90-450KW：0.7g；
	最大海拔	1000m , 1000m以上需降档使用；
	电机线长度	屏蔽线：50米；非屏蔽线：100米；
其他	直流电抗器	37kW及以上机型内置直流电抗器；

功能

主要控制功能	控制模式	V/F ,矢量控制；
	起动转矩	0.5Hz 150%;
	过载能力	110%额定输出电流（60s) ,150%额定输出电流(1s);
	频率	2k~16kHz ;
	速度雖解析度	数字：0.001Hz ,模拟：最大操作频率的0.5‰ ;
	开环转速控制精度	30~4000rpm :误差 ±8 rpm ;
	控制命令来源	操作面板，数字端子，通讯控制字；
	设定频率来源	面板，模拟量，通讯给定；
	加减速时间	4组加减速时间0.05-3600.00S ;
基本功能	速度开环控制、过程闭环控制、转矩开环控制、电机自学习、电机预励磁、自动转差补偿、自动负载补偿、自动稳压功能、多点V/F曲线、加减速曲线、直流制动、交流制动、转速限制、电流限制、转矩限制、频率跟踪起动、自动复位再起动；
应用功能	点动控制、外控多段速、简易PLC（包括顺序控制、并行控制）、机械制动控制、 UP/DOWN功能、相对增加/相对减小、相对比例设定、计数器、计时器、内置PID控制器；
保护功能	电源缺相保护，欠压保护，过压保护，过流保护，过载保护，输出缺相保护，输出短路保护，输出接地保护，过热保护，信号断线，AMA失败，CPU故障，按钮禁用，复制失效，LCP通讯错误，参数只读，数值超出范围，不可在运行中执行；

型号

型号	输入电压	输入电流 (A)	输出电流 (A)	额定功率 (kw)	适用电机 (kw)	净重 (kg)
HLP-SP1100D7543	3×380-440V	3.7	2.3	0.75	0.75	1.3
HLP-SP1100D7543	3×440-480V	3.2	2.1	0.75	0.75	1.3
HLP-SP11001D543	3×380-440V	6.4	4.0	1.5	1.5	1.3
HLP-SP11001D543	3×440-480V	5.5	3.6	1.5	1.5	1.3
HLP-SP11002D243	3×380-440V	8.9	5.6	2.2	2.2	1.3
HLP-SP11002D243	3×440-480V	7.7	5.1	2.2	2.2	1.3
HLP-SP11004D043	3×380-440V	15.8	9.9	4.0	4.0	2
HLP-SP11004D043	3×440-480V	13.6	9.0	4.0	4.0	2
HLP-SP11005D543	3×380-440V	21.3	13.3	5.5	5.5	2
HLP-SP11005D543	3×440-480V	18.4	12.1	5.5	5.5	2
HLP-SP11007D543	3×380-440V	28.3	17.7	7.5	7.5	2.5
HLP-SP11007D543	3×440-480V	24.4	16.1	7.5	7.5	2.5
HLP-SP110001143	3×380-440V	35.9	25	11	11	5.8
HLP-SP110001143	3×440-480V	31.4	22.7	11	11	5.8
HLP-SP110001543	3×380-440V	43.4	32	15	15	5.8
HLP-SP110001543	3×440-480V	38.8	29.1	15	15	5.8
HLP-SP11018D543	3×380-440V	51.5	38	18.5	18.5	8
HLP-SP11018D543	3×440-480V	46.1	34.5	18.5	18.5	8
HLP-SP110002243	3×380-440V	61.0	45	22	22	8
HLP-SP110002243	3×440-480V	54.5	40.9	22	22	8
HLP-SP110003043	3×380-440V	73	61	30	30	19
HLP-SP110003043	3×440-480V	64	52	30	30	19
HLP-SP110003743	3×380-440V	72	75	37	37	22
HLP-SP110003743	3×440-480V	65	68	37	37	22
HLP-SP110004543	3×380-440V	86	91	45	45	23
HLP-SP110004543	3×440-480V	80	82	45	45	23
HLP-SP110005543	3×380-440V	110	112	55	55	26
HLP-SP110005543	3×440-480V	108	110	55	55	26
HLP-SP110007543	3×380-440V	148	150	75	75	28
HLP-SP110007543	3×440-480V	135	140	75	75	28
HLP-SP110009043	3×380-440V	175	180	90	90	37
HLP-SP110009043	3×440-480V	154	160	90	90	37
HLP-SP110011043	3×380-440V	206	215	110	110	60
HLP-SP110011043	3×440-480V	183	190	110	110	60
HLP-SP110013243	3×380-440V	251	260	132	132	60
HLP-SP110013243	3×440-480V	231	240	132	132	60
HLP-SP110016043	3×380-440V	304	315	160	160	60
HLP-SP110016043	3×440-480V	291	302	160	160	60
HLP-SP110018543	3×380-440V	350	365	185	185	99
HLP-SP110018543	3×440-480V	320	335	185	185	99
HLP-SP110020043	3×380-440V	381	395	200	200	99
HLP-SP110020043	3×440-480V	348	361	200	200	99
HLP-SP110022043	3×380-440V	420	435	220	220	99
HLP-SP110022043	3×440-480V	383	398	220	220	99
HLP-SP110025043	3×380-440V	472	480	250	250	99
HLP-SP110025043	3×440-480V	436	443	250	250	99
HLP-SP110028043	3×380-440V	525	540	280	280	250
HLP-SP110028043	3×440-480V	475	490	280	280	250
HLP-SP110031543	3×380-440V	590	605	315	315	250
HLP-SP110031543	3×440-480V	531	540	315	315	250
HLP-SP110035543	3×380-440V	647	660	335	335	250
HLP-SP110035543	3×440-480V	580	590	335	335	250
HLP-SP110041543	3×380-440V	718	745	415	415	250
HLP-SP110041543	3×440-480V	653	678	415	415	250
HLP-SP110045043	3×380-440V	771	800	450	450	250
HLP-SP110045043	3×440-480V	704	730	450	450	250

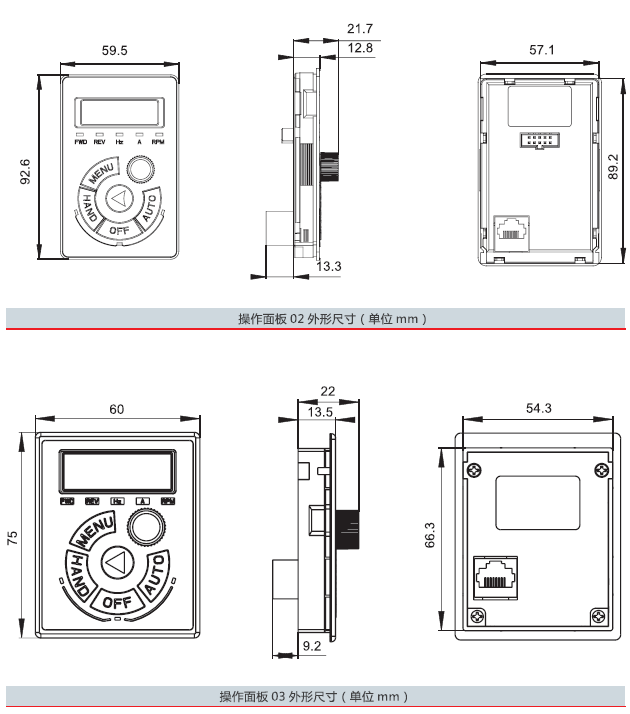

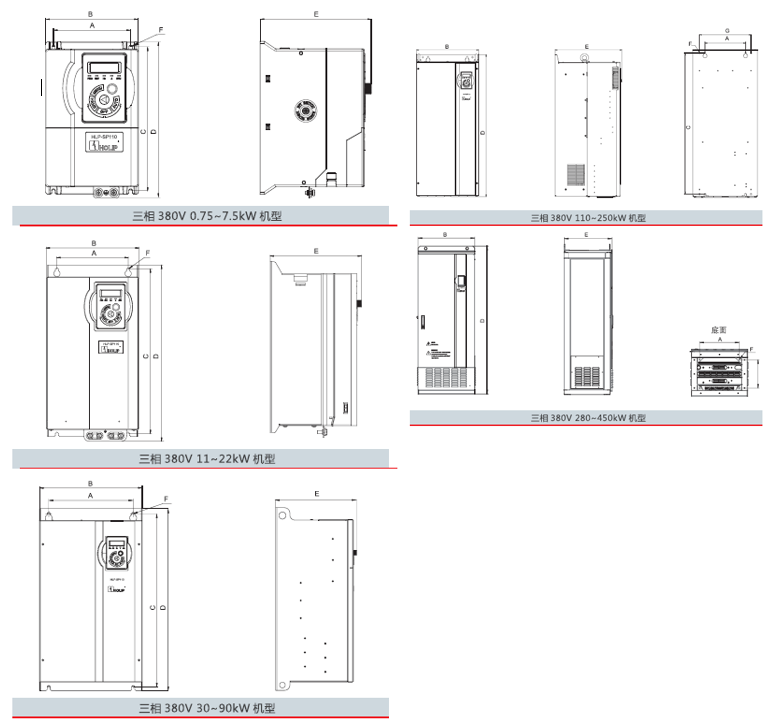

外形及安装尺寸

机箱	功率及电压等级	尺寸（mm）
分类	3x380-480V	A	B	C	D	E	F	G
SP1	0.75-22	104	125	194	210	150	4.5	-
SP2	3.7-5.5	124	145	230	250	165	4.5	-
SP3	7.5	133	155	243	263	175	4.5	-
SP4	11-15	148	192	340	365	189	6.5	-
SP5	18.5-22	150	214	395	420	194	6.5	-
SP6	30-45	240	292	492	517	229	9	-
SP7	55-75	240	292	537	562	249	9	-
SP8	90	240	292	640	665	277	9	-
SP9	110-160	220	350	765	799	375	10.5	280
SP10	185-250	345	486	863	900	390	10.5	410
SP11	280-450	424	600	304	1560	500	15	-
