通用多功能型丨HLP-SJ110

HLP-SJ110系列变频器是基于A100平台开发的针对中等强度负载的通用多功能型变频器。过载能力135% 额定输出电流1min， 180% 额定输出电流1s。

典型应用：

空调机、塑机

全国服务热线：13817409658

特点

	高可靠性		高环境适应性
	长寿命设计严格的设计测试生产体系		独立风道设计 PCBA 100% 涂层覆盖率宽散热器齿距设计风机易更换清理设计 37kW及以上机型内置直流电抗器宽电压范围设计适应性中国用户的EMC特性
	优秀的用户友好型
	用户操作简便产品体积小多种安装方式
	优秀的控制性能
	矢量控制保证了优秀的控制性能不同转速下的转矩特性 1Hz带100%额定负载突然加载和卸载的转矩，转速曲线

技术参数

项目	说明	规格
输入电源	电压	单 / 三相 200~240V -20%~ + 10% ; 三相 380~480V -20%~ + 10% ;
	频率	48-62Hz;
	最大不平衡度	3% ;
输出电源	输出电压	三相 0~ 100%输入电压；
输出电源	输出频率	V/F : 0-400Hz ;矢量控制:0-200Hz ;
IO板控制端子	输入端子	6路数字量输入端子； 2路模拟量输入端子，均支持接收电压或电流信号；
	输出端子	2路数字量输出端子，其中1路支持最高100kHz高速脉冲输出； 2路继电器输出端子； 2路模拟量输出端子，其中1路即可输出电压，也可输出电流信号，另一个仅支持电流输出信号；
	电源端子	1路24V电源端子，最大输出电流200mA ; 1路10V电源端子，最大输出电流10mA ;
	通讯端子	1组通讯端子，最大波特率115200bit/s ;
面板	5位8段LED显示	可显示频率、警报，状态等各种数据信息：
	指示灯	指示灯FWD、REV、Hz、A、RPM显示变频器的各种状态；
	监视功能	参考值，输出频率，反馈值，输出电流，直流母线电压，输出电压，输出功率，输入端子状态，输出端子状态，模拟量输入值，模拟量输出值，历史1-10次故障记录和累计工作时间等；
环境	防护等级	IP20;
	操作温度	-10℃~50℃，40℃以上需降容使用；
	操作湿度	5%-85%(95%时不结露）；
	振动	≤ 75kW : 1.14g ; ≥ 90kW : 0.7g ;
	最大海拔	1000m , 1000m以上需降档使用；
	电机线长度	屏蔽线：50米；非屏蔽线：100米；
其他	直流电抗器	37kW及以上机型内置直流电抗器；
其他	制动单元	22kW及以下机型内置制动单元；

功能

主要控制功能	控制模式	V/F ,矢量控制；
	起动转矩	0.5Hz 150%;
	过载能力	150%额定输出电流（60s) , 200%额定输出电流(1s);
	载波频率	2k~16kHz ;
	速度设定解析度	数字：0.001Hz ,模拟：最大操作频率的0.5‰ ;
	开环转速控制精度	30~4000rpm :误差 ±8 rpm ;
	控制命令来源	操作面板，数字端子，通讯控制字；
	设定频率来源	面板，模拟量，脉冲，通讯给定；
	加减速时间	4组加减速时间0.05-3600.00S ;
基本功能	速度开环控制、过程闭环控制、转矩开环控制、电机自学习、电机预励磁、自动转差补偿、自动负载补偿、自动稳压功能、多点V/F曲线、加减速曲线、直流制动、交流制动、转速限制、电流限制、转矩限制、频率跟踪启动、自动复位再起动；
应用功能	摆频控制、点动控制、外控多段速、简易PLC(包括顺序控制、并行控制）、机械制动控制、UP/DOWN功能、相对增加/相对减小、相对比例设定、高速脉冲输入输出功能、计数器、计时器、内置 PID控制器；
保护功能	电源缺相保护，欠压保护，过压保护，过流保护，过载保护，输出缺相保护，输出短路保护，输出接地保护，过热保护，信号断线，AMA失败，CPU故障，按钮禁用，复制失效，LCP通讯错误，参数只读，数值超出范围，不可在运行中执行；

型号

型号	输入电压	输入电流 (A)	输出电流 (A)	额定功率 (kw)	散热量 (kw)	风量 (m³/h)	净重 (kg)
HLP-SJ1100D7543	3×380-440V	3.7	2.3	0.75	38.5	51	1.3
HLP-SJ1100D7543	3×440-480V	3.2	2.1	0.75	38.5	51	1.3
HLP-SJ11001D543	3×380-440V	6.4	4	1.5	49.0	51	1.3
HLP-SJ11001D543	3×440-480V	5.5	3.6	1.5	49.0	51	1.3
HLP-SJ11002D243	3×380-440V	8.9	5.6	2.2	65.2	51	1.3
HLP-SJ11002D243	3×440-480V	7.7	5.1	2.2	65.2	51	1.3
HLP-SJ11004D043	3×380-440V	15.8	9.9	4.0	122.9	51	2
HLP-SJ11004D043	3×440-480V	13.6	9	4.0	122.9	51	2
HLP-SJ11005D543	3×380-440V	21.3	13.3	5.5	139.4	51	2
HLP-SJ11005D543	3×440-480V	18.4	12.1	5.5	139.4	51	2
HLP-SJ11007D543	3×380-440V	28.3	17.7	7.5	211.6	68	2.5
HLP-SJ11007D543	3×440-480V	24.4	16.1	7.5	211.6	68	2.5
HLP-SJ110001143	3×380-440V	35.9	25	11	262.4	124	5.8
HLP-SJ110001143	3×440-480V	31.4	22.7	11	262.4	124	5.8
HLP-SJ110001543	3×380-440V	43.4	32	15	339.3	170	5.8
HLP-SJ110001543	3×440-480V	38.8	29.1	15	339.3	170	5.8
HLP-SJ11018D543	3×380-440V	51.5	38	18.5	418.0	230	8
HLP-SJ11018D543	3×440-480V	46.1	34.5	18.5	418.0	230	8
HLP-SJ110002243	3×380-440V	61.0	45	22	468.2	272	8
HLP-SJ110002243	3×440-480V	54.5	40.9	22	468.2	272	8
HLP-SJ110003043	3×380-440V	73	61	30	676.3	303	19
HLP-SJ110003043	3×440-480V	64	52	30	676.3	303	19
HLP-SJ110003743	3×380-440V	72	75	37	795.0	374	22
HLP-SJ110003743	3×440-480V	65	68	37	795.0	374	22
HLP-SJ110004543	3×380-440V	86	91	45	974.8	408	22
HLP-SJ110004543	3×440-480V	80	82	45	974.8	408	22
HLP-SJ110005543	3×380-440V	110	112	55	1246	476	26
HLP-SJ110005543	3×440-480V	108	110	55	1246	476	26
HLP-SJ110007543	3×380-440V	148	150	75	1635	595	26
HLP-SJ110007543	3×440-480V	135	140	75	1635	595	26
HLP-SJ110009043	3×380-440V	175	180	90	2204	646	37
HLP-SJ110009043	3×440-480V	154	160	90	2204	646	37
HLP-SJ110011043	3×380-440V	206	215	110	2600	714	60
HLP-SJ110011043	3×440-480V	183	190	110	2600	714	60
HLP-SJ110013243	3×380-440V	251	260	132	3178	850	60
HLP-SJ110013243	3×440-480V	231	240	132	3178	850	60
HLP-SJ110016043	3×380-440V	304	315	160	3689	1029	60
HLP-SJ110016043	3×440-480V	291	302	160	3689	1029	60

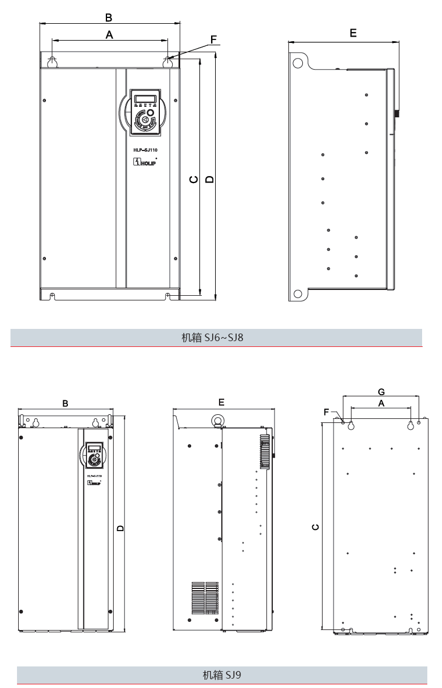

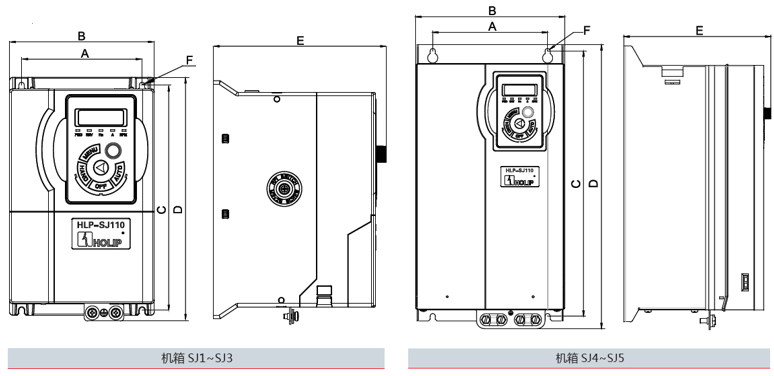

外形及安装尺寸

机箱	功率及电压等级	尺寸（mm）
机箱	3x380-480V	A	B	C	D	E	F	G
SJ1	0.75-2.2kW	104	125	194	210	152	4.5	-
SJ2	4.0-5.5kW	124	145	230	250	167	4.5	-
SJ3	7.5kW	133	155	243	263	177	4.5	-
SJ4	11-15kW	150	192	340	365	189	6.5	-
SJ5	18.5-22kW	150	216	395	420	194	6.5	-
SJ6	30-45kW	240	292	492	517	229	9	-
SJ7	55-75kW	240	292	537	562	249	9	-
SJ8	90kW	240	292	640	665	277	9	-
SJ9	110-160kW	220	350	765	799	375	10.5	280
