多功能矢量型丨HLP-NV

HLP-NV系列变频器是海利普针对轻工机械市场的一款多功能矢量型变频器，虽然体积小巧，但五脏俱全、性能卓越、可靠性高，加上良好的用户界面和精巧的体形，将给您带来意想不到的使用效果。

典型应用：

食品、包装、饮料、纺织、印刷、传送带、电子制造设备等

全国服务热线：13817409658

特点

	高可靠性		高环境适应性
	长寿命设计产品设计严格遵循IEC国际标准		独立风道设计 PCBA 100% 涂层覆盖率宽散热器齿距设计宽电压范围设计适应性中国用户的EMC特性 REI开关设计可共直流母线连接多种保护功能
	优秀的用户友好型
	用户操作简便、面板可热插拔产品体积小巧，外观漂亮书本型结构设计，方便并排安装，节省用户安装空间
	优秀的控制性能
	采用矢量控制算法，低频力矩高内置制动单元内置简易PLC控制器可实现各种逻辑控制内置电子热继电器（ETR）

技术参数

项目	说明	规格
输入电源	电压	单 / 三相 200~240V -10%~ + 10% ; 三相 380~480V -10%~ + 10% ;
	频率	48-62Hz;
	能效率	>0.98;
	输出过载	150%额定负载1分钟
	加减速时间	0.05~3600秒
输出电源	输出电压	三相0~ 100%输入电压；
输出电源	输出频率	V/F : 0-400HZ ;矢量控制:0-200HZ ;
控制端子	输入端子	5路数字量输入端子，其中一路支持最高5kHz脉冲输入； 1路模拟量输入端子，支持接收电压或电流信号；
	输出端子	1路继电器输出端子； 1路模拟量输出端子，仅支持电流输出信号；
	电源端子	1路24V电源端子，最大输出电流200mA； 1路10V电源端子，最大输出电流10mA
	通讯端子	1组通讯端子，最大波特率38400bit/s；
面板	5位8段LED显示	可显示频率、警报，状态等各种数据信息：
	指示灯	指示灯FWD、REV、Hz、A、RPM显示变频器的各种状态；
	监视功能	参考值，输出频率，反馈值，输出电流，直流母线电压，输出电压，输出功率，输入端子状态，输出端子状态，模拟量输入值，模拟量输出值，历史1-10次故障记录和累计工作时间等；
环境	防护等级	IP20;
	操作温度	-10℃~50℃，40以上需降容使用；
	操作湿度	5%-85%(95%时不结露）；
	振动	1.14g ;
	最大海拔	1000m ，1000m以上需降档使用；
	电机线长度	屏蔽线：5米，非屏蔽线：50米；
其他	直流电抗器	18.5kW及以上机型内置直流电抗器；
其他	制动单元	单/三相220V 1.5~3.7kW和三相380V 1.5~22kW机型内置制动单元；

功能

主要控制功能	控制模式	V/F ,矢量控制；
	起动转矩	0.5Hz 150%;
	过载能力	150%额定输出电流（60s);
	载波频率	2k~16kHz ;
	速度设定解析度	数字：0.01Hz ,模拟：最大操作频率的0.1%;
	开环转速控制精度	30~4000rpm :误差 ±8 rpm ;
	控制命令来源	操作面板，数字端子，通讯控制；
	设定频率来源	面板，模拟量，脉冲，通讯给定；
	加减速时间	4组加减速时间0.05-3600.00S ;
基本功能	速度开环控制、过程闭环控制、电机自学习、电机预励磁、自动转差补偿、自动负载补偿、自动稳压功能、多点V/F曲线、加减速曲线、直流制动、交流制动、转速限制、电流限制、转矩限制、频率跟踪启动、自动复位再起动；
应用功能	点动控制、外控多段速、简易PLC(包括顺序控制、并行控制）、机械制动控制、UP/DOWN功能、相对增加/相对减小、相对比例设定、计数器、计时器、内置 PID控制器；
保护功能	电源缺相保护，欠压保护，过压保护，过流保护，过载保护，输出缺相保护，输出短路保护，输出接地保护，过热保护，信号断线，AMT失败，CPU故障，按钮禁用，LCP通讯错误，参数只读，数值超出范围，不可在运行中执行；

型号

型号	输入电压	输出电流 (A)	额定功率 (kw)	适用电机 (kw)
HLPNV0D1821A	1x200-240V 50/60Hz	1.2	0.18	0.18
HLPNV0D1821B	1x200-240V 50/60Hz	1.2	0.18	0.18
HLPNV0D3721A	1x200-240V 50/60Hz	2.2	0.37	0.37
HLPNV0D3721B	1x200-240V 50/60Hz	2.2	0.37	0.37
HLPNV0D7521A	1x200-240V 50/60Hz	4.2	0.75	0.75
HLPNV0D7521B	1x200-240V 50/60Hz	4.2	0.75	0.75
HLPNV01D521A	1x200-240V 50/60Hz	6.8	1.5	1.5
HLPNV01D521B	1x200-240V 50/60Hz	6.8	1.5	1.5
HLPNV02D221A	1x200-240V 50/60Hz	9.6	2.2	2.2
HLPNV02D221B	1x200-240V 50/60Hz	9.6	2.2	2.2
HLPNV0D2523A	3x200-240V 50/60Hz	1.5	0.25	0.25
HLPNV0D2523B	3x200-240V 50/60Hz	1.5	0.25	0.25
HLPNV0D3723A	3x200-240V 50/60Hz	2.2	0.37	0.37
HLPNV0D3723B	3x200-240V 50/60Hz	2.2	0.37	0.37
HLPNV0D7523A	3x200-240V 50/60Hz	4.2	0.75	0.75
HLPNV0D7523B	3x200-240V 50/60Hz	4.2	0.75	0.75
HLPNV01D523A	3x200-240V 50/60Hz	6.8	1.5	1.5
HLPNV01D523B	3x200-240V 50/60Hz	6.8	1.5	1.5
HLPNV02D223A	3x200-240V 50/60Hz	9.6	2.2	2.2
HLPNV02D223B	3x200-240V 50/60Hz	9.6	2.2	2.2
HLPNV03D723A	3x200-240V 50/60Hz	15.2	3.7	3.7
HLPNV03D723B	3x200-240V 50/60Hz	15.2	3.7	3.7
HLPNV0D3743A	3x200-240V 50/60Hz	1.2	0.37	0.37
HLPNV0D3743B	3x200-240V 50/60Hz	1.2	0.37	0.37
HLPNV0D7543A	3x200-240V 50/60Hz	2.2	0.75	0.75
HLPNV0D7543B	3x200-240V 50/60Hz	2.2	0.75	0.75
HLPNV01D543A	3x200-240V 50/60Hz	3.7	1.5	1.5
HLPNV01D543B	3x200-240V 50/60Hz	3.7	1.5	1.5
HLPNV02D243A	3x200-240V 50/60Hz	5.3	2.2	2.2
HLPNV02D243B	3x200-240V 50/60Hz	5.3	2.2	2.2
HLPNV03D043A	3x200-240V 50/60Hz	7.2	3.0	3.0
HLPNV03D043B	3x200-240V 50/60Hz	7.2	3.0	3.0
HLPNV04D043A	3x200-240V 50/60Hz	9.0	4.0	4.0
HLPNV04D043B	3x200-240V 50/60Hz	9.0	4.0	4.0
HLPNV05D543A	3x200-240V 50/60Hz	12.0	5.5	5.5
HLPNV05D543B	3x200-240V 50/60Hz	12.0	5.5	5.5
HLPNV07D543A	3x200-240V 50/60Hz	15.5	7.5	7.5
HLPNV07D543B	3x200-240V 50/60Hz	15.5	7.5	7.5
HLPNV001143A	3x200-240V 50/60Hz	23.0	11.0	11.0
HLPNV001143B	3x200-240V 50/60Hz	23.0	11.0	11.0
HLPNV001543A	3x200-240V 50/60Hz	31.0	15.0	15.0
HLPNV001543B	3x200-240V 50/60Hz	31.0	15.0	15.0
HLPNV18D543A	3x200-240V 50/60Hz	37.0	18.5	18.5
HLPNV18D543B	3x200-240V 50/60Hz	37.0	18.5	18.5
HLPNV002243A	3x200-240V 50/60Hz	43.0	22.0	22.0
HLPNV002243B	3x200-240V 50/60Hz	43.0	22.0	22.0

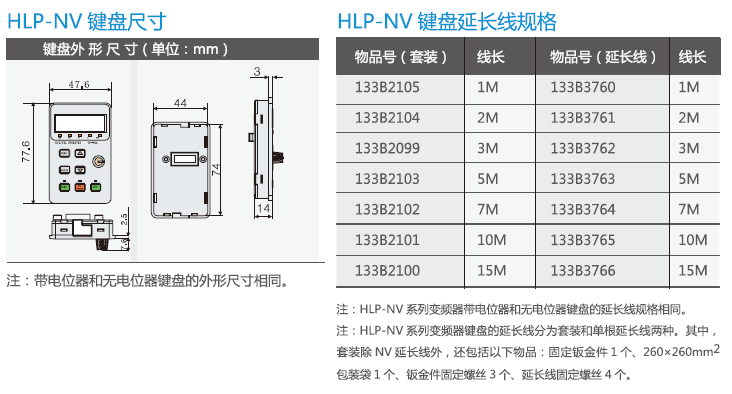

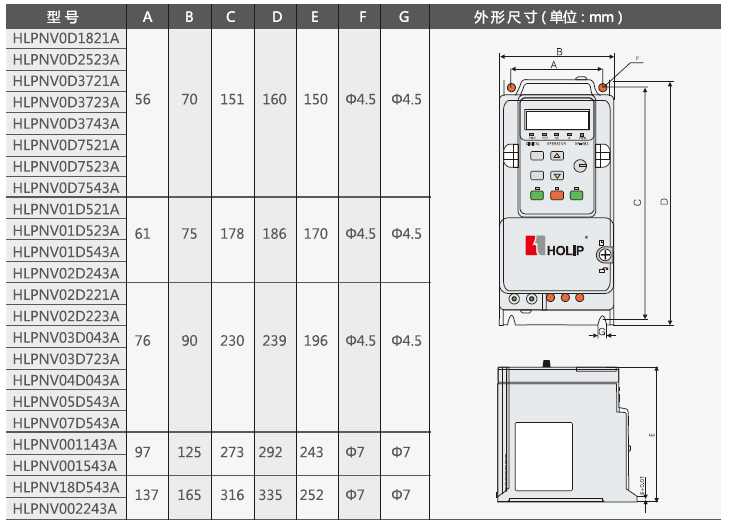

外形及安装尺寸
