HF1000系列通用型电阻屏

HF1000系列通用型电阻屏是一款广泛应用于空压机及其他行业的触摸屏，适应各种恶劣的工业环境。

典型应用：

空压机及其他行业。

全国服务热线：13817409658

特点

- - 运算速度高，支持多种图片格式，支持动画格式
  - 塑胶外壳ABS+PC，低成本，高可靠
  - 主机板三防漆处理，适应各种恶劣环境
  - 高分辨率，高亮度，LED背光，更加节能环保
  - 精简多路通讯口，支持U盘数据存储和下载
  - 全新组态软件
  - USB Device 2.0端口, 高速程序下载
  - 高EMC防护:雷击浪涌±4KV，群脉冲±4KV
  - 符合RoHS

技术参数

型号	HF1043-1X1	HF1070-1X1	HF1070-2X1	HF1097-1X1	HF1097-2X1
显示屏	4.3寸TFT LCD屏	7寸TFT LCD屏	7寸TFT LCD屏	9.7寸TFT LCD屏	9.7寸TFT LCD屏
分辨率	480×272	800×480	800×480	1024×768	1024×768
色彩	24位色	24位色	24位色	16位色	16位色
亮度	420cd/m²	360 cd/m²	360cd/m²	350 cd/m²	350 cd/m²
背光	LED
LCD寿命	50000小时
触摸屏	4线工业电阻触摸屏（表面硬度4H）
CPU	600MHz ARM Cortex-A8
存储器	128MB Flash +128MB DDR3
RTC	实时时钟内置
以太网	无	无	10M/100M自适应	无	支持
SD卡	无	无	支持	无	支持
USB端口	1个USB Device 2.0接口，1个USB Host 2.0接口
程序下载方式	USB从口/U盘	USB从口/U盘	USB从口/U盘/SD卡/以太网	USB从口/U盘	USB从口/U盘/SD卡/以太网
串口通讯端口	COM1：RS232/RS485/RS422 COM3：RS232	COM1：RS232/RS485/RS422 COM3：RS232	COM1/COM2端口：RS232/RS485/RS422 COM3/COM4端口：RS232	COM1：RS232/RS485/RS422 COM3：RS232	COM1/COM2端口：RS232/RS485/RS422 COM3/COM4端口：RS232
额定功率	<5W	<10W		<10W
额定电压	DC24V,工作范围DC9V~28V		DC24V,工作范围DC18V~28V	DC24V,工作范围DC9V~28V	DC24V,工作范围DC18V~28V
电源保护	具备雷击浪涌保护		采用隔离电源模块，具备雷击浪涌保护	具备雷击浪涌保护	采用隔离电源模块，具备雷击浪涌保护
允许失电	<5mS
CE & RoHS	符合EN61000-6-2：2005，EN61000-6-4：2007标准，符合雷击浪涌±1KV，群脉冲±2KV；静电接触4KV，空气放电8KV
工作温度	0～50℃
存储温度	-20～60℃
环境温度	10～90%RH（无冷凝）
抗震性	10～25Hz（X、Y、Z方向2G/30分钟）
冷却方式	自然风冷
防护等级	前面板符合IP65（配合平整盘柜安装），机身后壳符合IP20
机械机构	ABS工程塑料
开孔尺寸	120mm×93mm	192mm×138mm		259mm×201mm
整机尺寸	128mm×102mm×32mm （不含电源端子）	204mm×145mm×44.5mm （不含电源端子）	204mm×145mm×44.5mm （不含电源端子）	276mm×213mm×39mm（不含电源端子）
整机重量	约430g	约900g	约650g	约1360g	约1000g

功能

强大易用的C 语言兼容宏指令
24 位（1677 万色）色彩高清显示支持，完美显示高清图片，
色彩过渡柔和不失真。
支持多种格式的图片和GIF 动画直接导入和播放
支持多种手势以及两点缩放功能
拥有丰富的背景元件
支持错误检查

型号

型号	输入电压（V）	额定功耗（W）	亮度（cd/m²）	净重（g）
HF1043-1X1	DC24V（ DC9V~28V）	<5	420	~430
HF1070-1X1	DC24V（ DC9V~28V）	<10	360	~900
HF1070-2X1	DC24V（DC18V~28V）	<10	360	~650
HF1097-1X1	DC24V（ DC9V~28V）	<10	350	~1360
HF1097-2X1	DC24V（DC18V~28V）	<10	350	~1000

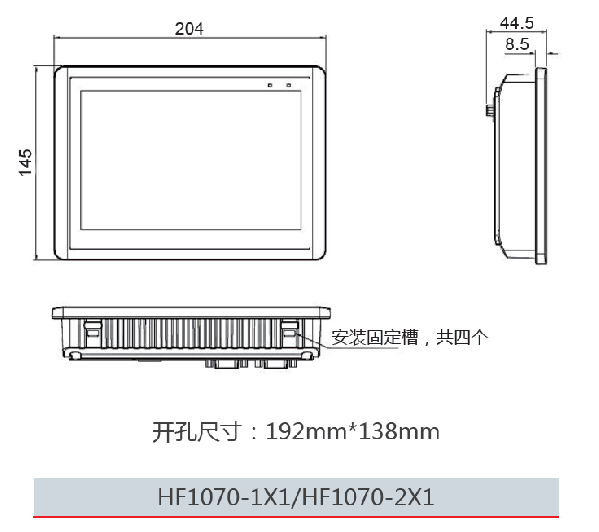

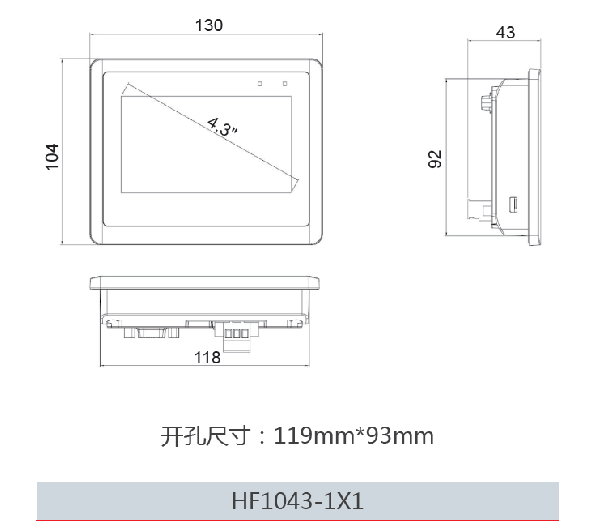

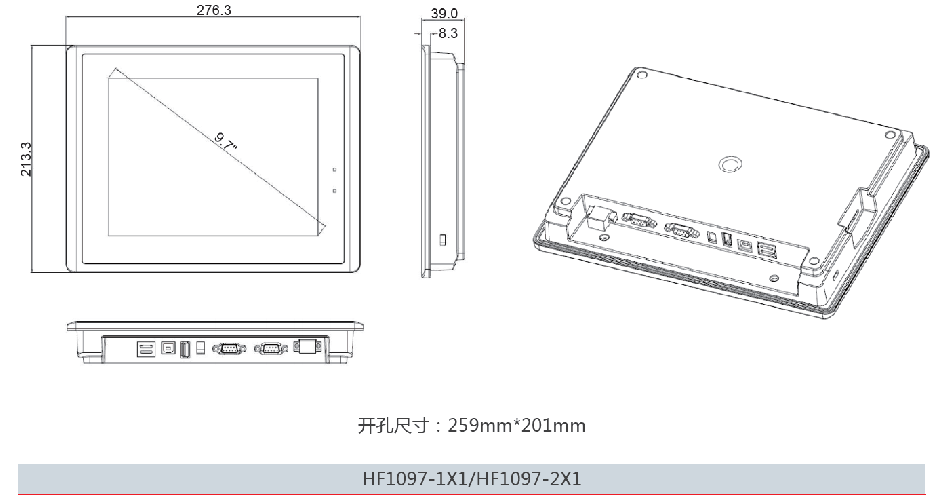

外形及安装尺寸
