双变频驱动V2丨SK300

SK300系列是海利普新一代压缩机专用变频器，基于海利普变频器应用于空压机行业的多年经验，在SK200的基础上，推出的更紧贴市场的一款专用机型，具有可靠性高、功能强大、客户友好性强、外形美观、控制性能好和强扩展能力等的特点。其主要应用于空气压缩机、螺杆真空泵等市场，通过与扩展卡的组合，可以应用于更多相关行业。

典型应用：

空气压缩机、螺杆真空泵

全国服务热线：13817409658

特点

	高集成度		高环境适应性
	支持外接主机、散热风机（全支持同步电机）支持电机独立风机内置相序检测功能支持空压机温度和压力信号接入集成进气阀控制功能		工作温度50℃不降容全系列独立风道设计 PCBA 100% 涂层覆盖率超大散热器设计风机可拆卸 37kW以上机型内置直流电抗器，提高系统效率
	优秀的用户友好型
	全触摸屏操控控制端子侧出线控制端子支持拔插
	多安装方式		强扩展性
	支持壁挂安装支持底座安装		多种扩展卡安装，更多应用选择支持双级压缩支持联控支持内置\外置物联网选择，把选择权留给客户

技术参数

项目	说明	规格
输入电源	电压	三相交流380~440V -20%~ + 10% ；禁止直流输入；
	频率	48-62Hz;
	最大不平衡度	3% ;
主电输出电源	输出电压	三相0~ 100%输入电压；
主电输出电源	输出频率	0-400Hz；
冷却风机电源	输出电压	≤15kW: 输入电压；≥18.5kW: 三相0~100% 输入电压；
冷却风机电源	输出频率	≤15kW: 输入频率；≥18.5kW: 0~400Hz；
电机风机电源	输出电压	等于输入电压
电机风机电源	输出频率	等于输入频率
220V电源	输出电压	220~250V（隔离）；
220V电源	额定功率	50VA
IO板控制端子	输入端子	4个数字量输入端子，其中DI2，DI3支持PTC功能； 2路压力传感器：支持4-20mA/0-20mA输入； 2路温度传感器： PT100输入；
	输出端子	3组继电器输出端子其中D/N：只支持加载阀功能；请注意D/N，F/N继电器内含220V电源，须注意安全；
	电源端子	最大输出电流600mA。
	通讯端子	1组通讯端子，最大波特率115200bit/s ;
	指示灯	3个指示灯，分别为电源，运行，故障；
环境	防护等级	IP20;
	操作温度	-10℃~50℃，50℃以上需降容使用；
	操作湿度	5%-85%（95%时不结露）；
	振动	1.14g ;
	最大海拔	1000m , 1000m以上需降档使用；
	电机线长度	屏蔽线：50米；非屏蔽线：100米；
其他	直流电抗器	30kW及以上机型内置直流电抗器；

功能

主要控制功能	控制模式	V/F ,矢量控制；
	起动转矩	0.5Hz 150%;
	过载能力	150%额定输出电流（60s) , 200%额定输出电流(1s);
	载波频率	2k~16kHz ;
	速度设定解析度	数字：0.001Hz ,模拟：最大操作频率的0.5‰ ;
	控制命令来源	操作面板，数字端子，通讯控制字；
	设定频率来源	面板，模拟量，通讯给定；
	加减速时间	8组加减速时间0.05-3600.00S ;
基本功能	速度开环控制、过程闭环控制、电机自学习、自动转差补偿、自动负载补偿、自动稳压功能、加减速曲线、转速限制、电流限制、转矩限制、频率跟踪起动、自动复位再起动；
应用功能	气压控制，温度控制，多种保护，空滤、油分、油滤、润滑油、润滑脂保养计时，加卸载控制，风机控制，智能PID 同步，异步控制；
保护功能	电源缺相保护，欠压保护，过压保护，过流保护，过载保护，输出缺相保护，输出短路保护，输出接地保护，过热保护，信号断线，AMA失败，CPU故障，按钮禁用，LCP通讯错误，参数只读，数值超出范围，不可在运行中执行；

型号

型号	输入电压	输入电流 (A)	负载	输出电流 (A)	额定功率 (kw)	散热量（W）	风量（m³/h）	净重 (kg)
SK300-001143	3×380-440V	37	主机	25	11	225	374	8
			冷却风机	1.5	0.5
			电机风机	0.1	0.03
SK300-001543	3×380-440V	45	主机	32	15	305	374	8
			冷却风机	2.4	0.8
			电机风机	0.15	0.045
SK300-18D543	3×380-440V	55	主机	38	18.5	427	374	15
			冷却风机	4	1.5
			电机风机	0.2	0.055
SK300-002243	3×380-440V	65	主机	45	22	533	374	15
			冷却风机	4	1.5
			电机风机	0.2	0.060
SK300-003043	3×380-440V	63	主机	60	30	660	374	23
			冷却风机	4	1.5
			电机风机	0.2	0.060
SK300-003743	3×380-440V	75	主机	75	37	825	374	23
			冷却风机	4	1.5
			电机风机	0.3	0.080

外形及安装尺寸

F3~F5机箱

变频器外形安装尺寸（单位：mm)

机箱	功率及电压等级	尺寸（mm）
-	3x380-440V	W	H	D	W1	H1	d
F3	11~15kW	210	360	188	166	350	5.5
F4	18.5~22kW	265	427	219	221	405	9
F5	30~37kW	320	457	219	240	436	9

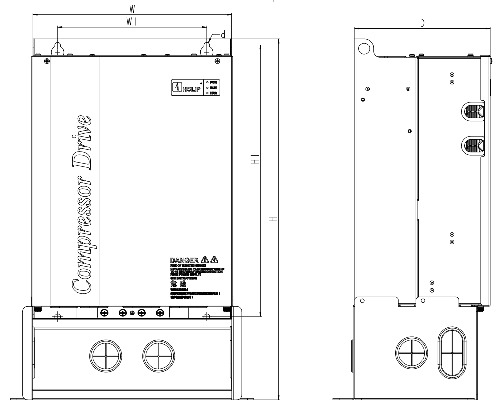

柜式安装整机尺寸图（含底座）

F4~F5机箱

变频器外形安装尺寸（单位：mm）

机箱	功率及电压等级	尺寸（mm）
-	3x380-440V	W	H	D	W1	H1	d
F4	18.5~22kW	265	550	219	221	405	9
F5	30~37kW	320	579	219	240	436	9
