A150系列变频器是海利普采用面向未来的模块化设计理念开发的新一代标准型矢量变频器，整机分为控制单元（CU）、功率单元（PU）、选配卡、外引面板和面盖等多个模块，能以最佳方式按照特定应用要求对变频器进行组态，为变频器的应用提供了高度的灵活性。

典型应用：

塑料、纺织、机床、食品包装、化工、印染、建材、石材、拉丝机、陶瓷、玻璃，环保，重载风机和煤机等行业

全国服务热线：13817409658

特点

	灵活		互联
	模块化设计功率单元可独立工作支持多种电机的矢量控制体积小巧		常规的串行通讯Modbus（内置）主流的现场总线Profibus-DP 面向未来的工业以太网Profinet物联网IoT均支持。
	可靠
	50℃满载运行独立风道设计增强涂层的电路板内置RFI滤波器宽电压范围设计瞬停不停(Kinetic Energy Back-up)功能
	易用
	免锁螺丝端子设计 U型螺孔设计风机易更换清理设计部分机型无风扇设计

技术参数

项目	说明	规格
输入电源	电压	单 / 三相 200~240V -20%~ + 10% ; 三相 380~480V -20%~ + 10% ;
	频率	48-62Hz;
	最大不平衡度	3% ;
输出电源	输出电压	三相0~ 100%输入电压；
输出电源	输出频率	V/F : 0-400Hz ;矢量控制；
IO板控制端子	输入端子	5路数字量输入端子，其中1路支持最高100kHz高速脉冲输入； 2路模拟量输入端子，均支持接收电压或电流信号；
	输出端子	1路数字量输出端子，支持最高100kHz高速脉冲输出； 1路继电器输出端子； 1路模拟量输出端子，支持输出电压或电流信号；
	电源端子	1路10V电源端子，最大输出电流10mA ;
	通讯端子	1组通讯端子，最大波特率115200bit/s ;
面板	5位8段LED显示	可显示频率、警报，状态等各种数据信息：
	指示灯	指示灯H/A、FWD、REV、Hz、A、RPM显示变频器的各种状态；
	监视功能	参考值，输出频率，反馈值，输出电流，直流母线电压，输出电压，输出功率，输入端子状态，输出端子状态，模拟量输入值，模拟量输出值，历史1-10次故障记录和累计工作时间等；
环境	防护等级	IP20;
	操作温度	-10℃~50℃，50℃以上需降容使用；
	操作湿度	5%-85%（95%时不结露）；
	振动	1.14g ;
	最大海拔	1000m , 1000m以上需降档使用；
	电机线长度	屏蔽线：50米；非屏蔽线：100米；
	制动单元	内置；

功能

主要控制功能	控制模式	V/F ,矢量控制；
	起动转矩	0.5Hz 150%;
	过载能力	150%额定输出电流（60s) , 200%额定输出电流(1s);
	载波频率	2k~16kHz ;
	速度设定解析度	数字：0.001Hz ,模拟：最大操作频率的0.5‰ ;
	开环转速控制精度	30~4000rpm :误差 ±8 rpm ;
	闭环转速控制精度	0~6000rpm :误差 ±0.15 rpm ;
	控制命令来源	操作面板，数字端子，通讯；
	设定频率来源	操作面板，模拟量、脉冲、通讯；
	加减速时间	4组加减速时间0.05-3600.00S ;
基本功能	速度开环控制、速度闭环控制、过程闭环控制、转矩开环控制、永磁同步电机控制、同步磁阻电机控制、电机自学习、电机预励磁、自动转差补偿、自动负载补偿、自动稳压功能、多点V/F曲线、加减速曲线、直流制动、交流制动、转速限制、电流限制、转矩限制、频率跟踪启动、自动复位再起动；
应用功能	点动控制、外控多段速、机械制动控制、UP/DOWN功能、高速脉冲输入输出功能、计数器、计时器、内置 PID控制器；
保护功能	电源缺相保护，欠压保护，过压保护，过流保护，过载保护，输出缺相保护，输出短路保护，输出接地保护，过热保护，信号断线，AMA失败，CPU故障，按钮禁用，复制失效，LCP通讯错误，参数只读，数值超出范围，不可在运行中执行；

型号

型号	输入电压	输入电流 (A)	输出电流 (A)	额定功率 (kw)	散热量 (kw)	风量 (m³/h)	净重 (kg)
A150-0D3723	1x200-240V	6.3	2.5	0.37	18.2	0	0.8
A150-0D3723	3x200-240V	3.6	2.5	0.37	17.3	0	0.8
A150-0D7523	1x200-240V	11.3	4.5	0.75	28.3	17.2	0.9
A150-0D7523	3x200-240V	6.5	4.5	0.75	26.8	17.2	0.9
A150-01D523	1x200-240V	18.5	7.5	1.5	55.1	17.2	0.9
A150-01D523	3x200-240V	10.8	7.5	1.5	44.4	17.2	0.9
A150-02D223	1x200-240V	23.9	9.6	2.2	59.9	45.5	1.5
A150-02D223	3x200-240V	13.9	9.6	2.2	59.1	45.5	1.5
A150-0D7543	3×380-440V	3.1	2.1	0.75	35.6	0	0.8
A150-0D7543	3×440-480V	2.8	1.9	0.75	35.6	0	0.8
A150-01D543	3×380-440V	5.5	3.8	1.5	43.3	17.2	0.9
A150-01D543	3×440-480V	5.0	3.4	1.5	43.3	17.2	0.9
A150-02D243	3×380-440V	7.3	5.1	2.2	59.6	17.2	0.9
A150-02D243	3×440-480V	6.6	4.6	2.2	59.6	17.2	0.9
A150-04D043	3×380-440V	12.9	9.0	4.0	101.6	45.5	1.5
A150-04D043	3×440-480V	11.6	8.1	4.0	101.6	45.5	1.5
A150-05D543	3×380-440V	18.9	13.0	5.5	128.5	90	2.0
A150-05D543	3×440-480V	17.1	11.7	5.5	128.5	90	2.0
A150-07D543	3×380-440V	24.5	17.0	7.5	188.7	90	2.0
A150-07D543	3×440-480V	22.1	15.3	7.5	188.7	90	2.0

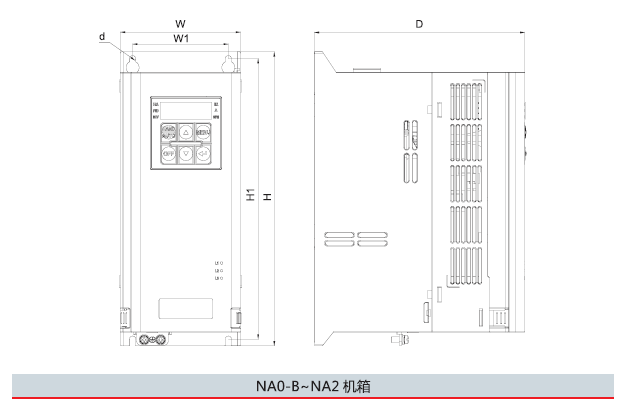

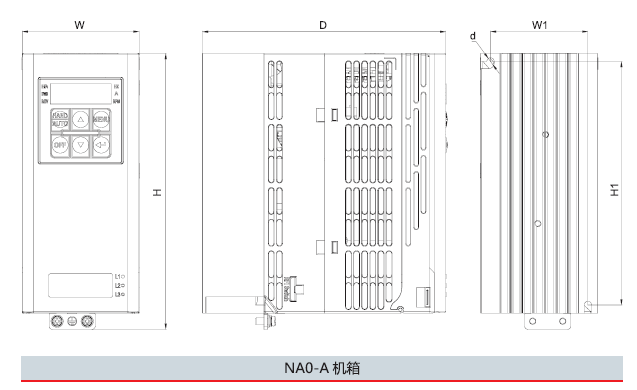

外形及安装尺寸
