工程矢量型丨HLP-G100

HLP-G100系列变频器是海利普在新一代产品平台上针对实际工程应用需求研制的工程型矢量变频器，具有体积小、可靠性高、环境适应性强、使用配置灵活和维护方便等一系列优点，可广泛应用于化工、矿业、市政、建筑楼宇、交通、环保、供热、重载风机和项目改造等领域。

典型应用：

化工、矿业、市政、建筑楼宇、交通、环保、供热、重载风机和项目改造等领域

全国服务热线：13817409658

特点

	高可靠性		高环境适应性
	采用高速、大容量处理器，产品功能多、性能强风扇转速可控严格的设计测试生产体系		独立风道设计 PCBA 100% 涂层覆盖率宽散热器齿距设计风机易更换清理设计可在45℃环境温度下满载运行宽电压范围设计，适合国内电网电压的偏低场合适应性中国用户的EMC特性提供IP50 选件，可进一步提高变频器环境适应能力
	优秀的用户友好型
	用户操作简便产品体积小
	优秀的控制性能
	同时适用于异步电机和永磁同步电机的控制

技术参数

项目	说明	规格
输入电源	电压	单 / 三相 200~240V -20%~ + 10% ; 三相 380~480V -20%~ + 10% ;
	频率	48-62Hz;
	最大不平衡度	3% ;
输出电源	输出电压	三相0~ 100%输入电压；
输出电源	输出频率	V/F : 0-400Hz ;矢量控制:0-200Hz ;
IO板控制端子	输入端子	6路数字量输入端子，其中1路支持最高100kHz高速脉冲输入； 2路模拟量输入端子，均支持接收电压或电流信号；
	输出端子	2路数字量输出端子，其中1路支持最高100kHz高速脉冲输出； 2路继电器输出端子； 2路模拟量输出端子，其中1路即可输出电压，也可输出电流信号，另一个仅支持电流输出信号；
	电源端子	1路24V电源端子，最大输出电流200mA ; 1路10V电源端子，最大输出电流10mA ;
	通讯端子	1组通讯端子，最大波特率115200bit/s ;
面板	5位8段LED显示	可显示频率、警报，状态等各种数据信息：
	指示灯	指示灯FWD、REV、Hz、A、RPM显示变频器的各种状态；
	监视功能	参考值，输出频率，反馈值，输出电流，直流母线电压，输出电压，输出功率，输入端子状态，输出端子状态，模拟量输入值，模拟量输出值，历史1-10次故障记录和累计工作时间等；
环境	防护等级	IP20;
	操作温度	-10℃~50℃，40℃以上需降容使用；
	操作湿度	5%-85%(95%时不结露）；
	振动	≤ 75kW : 1.14g ; > 90kW : 0.7g ;
	最大海拔	1000m , 1000m以上需降档使用；
	电机线长度	屏蔽线：50米；非屏蔽线：100米；
其他	直流电抗器	37kW及以上机型内置直流电抗器；
其他	制动单元	22kW及以下机型内置制动单元；

功能

主要控制功能	控制模式	V/F ,矢量控制；
	起动转矩	0.5Hz 150%;
	过载能力	150%额定输出电流（60s) , 200%额定输出电流(1s);
	载波频率	2k~16kHz ;
	速度设定解析度	数字：0.001Hz ,模拟：最大操作频率的0.5‰ ;
	开环转速控制精度	30~4000rpm :误差 ±8 rpm ;
	控制命令来源	操作面板，数字端子，通讯控制字；
	设定频率来源	面板，模拟量，脉冲，通讯给定；
	加减速时间	4组加减速时间0.05-3600.00S ;
基本功能	速度开环控制、过程闭环控制、转矩开环控制、电机自学习、电机预励磁、自动转差补偿、自动负载补偿、自动稳压功能、多点V/F曲线、加减速曲线、直流制动、交流制动、转速限制、电流限制、转矩限制、频率跟踪启动、自动复位再起动；
应用功能	摆频控制、点动控制、外控多段速、简易PLC(包括顺序控制、并行控制）、机械制动控制、UP/DOWN功能、相对增加/相对减小、相对比例设定、高速脉冲输入输出功能、计数器、计时器、内置 PID控制器；
保护功能	电源缺相保护，欠压保护，过压保护，过流保护，过载保护，输出缺相保护，输出短路保护，输出接地保护，过热保护，信号断线，AMA失败，CPU故障，按钮禁用，复制失效，LCP通讯错误，参数只读，数值超出范围，不可在运行中执行；

型号

型号	输入电压	输入电流 (A)	输出电流 (A)	额定功率 (kW)	散热量 (kW)	风量 (m³/h)	净重 (kg)
HLP-G1000D3721	1x200-240V	7.0	2.5	0.37	17.7	51	1.3
HLP-G1000D7521	1x200-240V	13.9	5.0	0.75	33.3	51	1.3
HLP-G10001D521	1x200-240V	20.6	7.5	1.5	53.8	51	1.3
HLP-G10002D221	1x200-240V	30.4	11	2.2	75.0	51	1.3
HLP-G10003D721	1x200-240V	49.7	17	3.7	115.7	51	2.0
HLP-G1000D3723	3x200-240V	4.0	2.5	0.37	16.8	51	1.3
HLP-G1000D7523	3x200-240V	8.0	5.0	0.75	31.5	51	1.3
HLP-G10001D523	3x200-240V	12.0	7.5	1.5	51.0	51	1.3
HLP-G10002D223	3x200-240V	17.7	11.0	2.2	73.7	51	1.3
HLP-G10003D723	3x200-240V	27.2	17	3.7	110.9	51	2.0
HLP-G1000D7543	3×380-440V	3.7	2.3	0.75	38.5	51	1.3
HLP-G1000D7543	3×440-480V	3.2	2.1	0.75	38.5	51	1.3
HLP-G10001D543	3×380-440V	6.4	4	1.5	49.0	51	1.3
HLP-G10001D543	3×440-480V	5.5	3.6	1.5	49.0	51	1.3
HLP-G10002D243	3×380-440V	8.9	5.6	2.2	65.2	51	1.3
HLP-G10002D243	3×440-480V	7.7	5.1	2.2	65.2	51	1.3
HLP-G10004D043	3×380-440V	15.8	9.9	4.0	122.9	51	2.0
HLP-G10004D043	3×440-480V	13.6	9	4.0	122.9	51	2.0
HLP-G10005D543	3×380-440V	21.3	13.3	5.5	139.4	51	2.0
HLP-G10005D543	3×440-480V	18.4	12.1	5.5	139.4	51	2.0
HLP-G10007D543	3×380-440V	28.3	17.7	7.5	211.6	68	2.5
HLP-G10007D543	3×440-480V	24.4	16.1	7.5	211.6	68	2.5
HLP-G100001143	3×380-440V	35.9	25	11	262.4	124	5.8
HLP-G100001143	3×440-480V	31.4	22.7	11	262.4	124	5.8
HLP-G100001543	3×380-440V	43.4	32	15	339.3	170	5.8
HLP-G100001543	3×440-480V	38.8	29.1	15	339.3	170	5.8
HLP-G10018D543	3×380-440V	51.5	38	18.5	418.0	230	8
HLP-G10018D543	3×440-480V	46.1	34.5	18.5	418.0	230	8
HLP-G100002243	3×380-440V	61.0	45	22	468.2	272	8
HLP-G100002243	3×440-480V	54.5	40.9	22	468.2	272	8
HLP-G100003043	3×380-440V	73	61	30	676.3	303	19
HLP-G100003043	3×440-480V	64	52	30	676.3	303	19
HLP-G100003743	3×380-440V	72	75	37	795	374	22
HLP-G100003743	3×440-480V	65	68	37	795	374	22
HLP-G100004543	3×380-440V	86	91	45	974.8	408	26
HLP-G100004543	3×440-480V	80	82	45	974.8	408	26
HLP-G100005543	3×380-440V	110	112	55	1246	476	26
HLP-G100005543	3×440-480V	108	110	55	1246	476	26
HLP-G100007543	3×380-440V	148	150	75	1635	595	37
HLP-G100007543	3×440-480V	135	140	75	1635	595	37
HLP-G100009043	3×380-440V	175	180	90	2204	646	60
HLP-G100009043	3×440-480V	154	160	90	2204	646	60
HLP-G100011043	3×380-440V	206	215	110	2600	714	60
HLP-G100011043	3×440-480V	183	190	110	2600	714	60
HLP-G100013243	3×380-440V	251	260	132	3178	850	60
HLP-G100013243	3×440-480V	231	240	132	3178	850	60
HLP-G100016043	3×380-440V	304	315	160	3689	1029	99
HLP-G100016043	3×440-480V	291	302	160	3689	1029	99
HLP-G100018543	3×380-440V	350	365	185	4268	1190	99
HLP-G100018543	3×440-480V	320	335	185	4268	1190	99
HLP-G100020043	3×380-440V	381	395	200	4627	1292	99
HLP-G100020043	3×440-480V	348	361	200	4627	1292	99
HLP-G100022043	3×380-440V	420	435	220	4935	1411	99
HLP-G100022043	3×440-480V	383	398	220	4935	1411	99
HLP-G100025043	3×380-440V	472	480	250	5323	1564	250
HLP-G100025043	3×440-480V	436	443	250	5323	1564	250
HLP-G100028043	3×380-440V	525	540	280	6543	1700	250
HLP-G100028043	3×440-480V	475	490	280	6543	1700	250
HLP-G100031543	3×380-440V	590	605	315	7251	1870	250
HLP-G100031543	3×440-480V	531	540	315	7251	1870	250
HLP-G100035543	3×380-440V	647	660	355	7497	2125	250
HLP-G100035543	3×440-480V	580	590	355	7497	2125	250
HLP-G100041543	3×380-440V	718	745	415	8284	2380	250
HLP-G100041543	3×440-480V	653	678	415	8284	2380	250

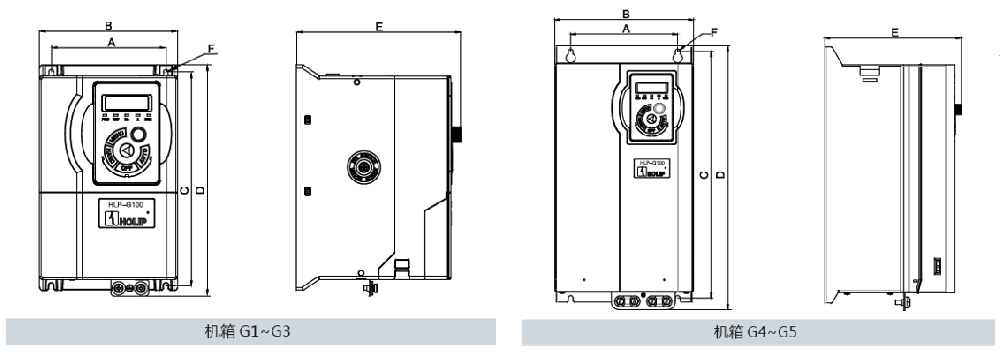

外形及安装尺寸

机箱	功率及电压等级			尺寸（mm）
机箱	1x200-240V	3x200-240V	3x380-480V	W	H	D	W1	H1	W2	d
G1	0.37-1.5kW	0.37-1.5kW	0.75-2.2kW	125	210	152	104	194	-	4.5
G2	2.2-3.7kW	2.2-3.7kW	4.0-5.5kW	145	250	167	124	230	-	4.5
G3	-	-	7.5kW	155	263	177	133	243	-	4.5
G4	-	-	11-15kW	192	365	189	150	340	-	6.5
G5	-	-	18.5-22kW	216	420	194	150	395	-	6.5
G6	-	-	30-37kW	292	517	229	240	492	-	9
G7	-	-	45-55kW	292	562	249	240	537	-	9
G8	-	-	75kW	292	665	277	240	640	-	9
G9	-	-	90-132kW	350	799	375	220	765	280	10.5
G10	-	-	160-220kW	486	900	390	345	863	410	10.5
G11	-	-	250-415kW	600	1568	509	424	304	-	15
